Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Kecepatan Sabuk Gergaji: | 500～2000m/mnt (pengaturan kecepatan konversi frekuensi) | Kapasitas menggergaji: | Tinggi tenggorokan: 400mm, Kedalaman tenggorokan: 580mm |
|---|---|---|---|
| motor hidrolik: | 0,75 KW (Taiwan) | Gergaji Band Motor: | TECO 11KW |
| Metode pengencangan sabuk gergaji: | Pengencangan otomatis hidrolik | Melihat vertikalitas: | ≤0.5mm |
| Menyoroti: | Mesin gergaji vertikal 500 mm,mesin gergaji vertikal berkecepatan tinggi,gergaji pita vertikal 500 mm |
||
VH500 Band Saw High Speed Vertical Band Saw Vertical Band Saw
Gambaran keseluruhan peralatan
Model: VH500 High Speed Vertical Band Saw
▲ VH adalah singkatan dari model mesin gergaji pita vertikal dari Heineda Company.
▲ 500 mewakili kapasitas gergaji mesin gergaji
Tinggi gergaji maksimum Φ400mm;
Lebar gergaji maksimum 500 mm;
Kedalaman tenggorokan gergaji maksimum adalah 580mm.
Jika sebuah penjepit ditambahkan dalam lingkup meja kerja, pemotongan diagonal dapat dilakukan.

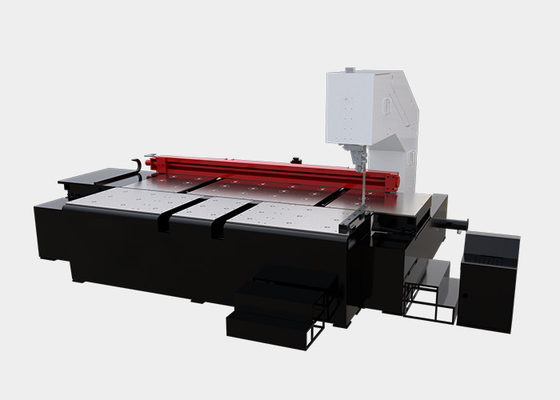

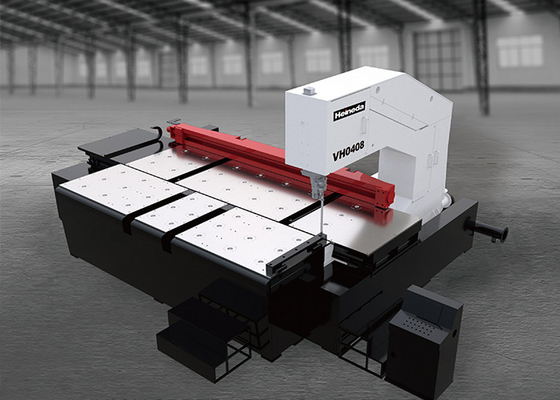

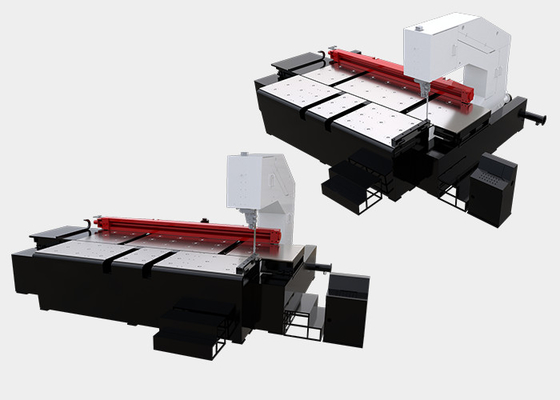

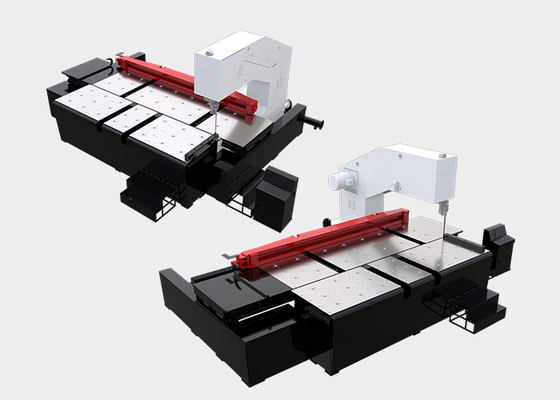

Rendering peralatan
Parameter teknis utama
| Nama proyek | VH500 High Speed Vertical Band Saw |
| kapasitas gergaji | Tinggi tenggorokan: 400mm, kedalaman tenggorokan: 580mm |
| Kecepatan Sabuk gergaji | 500~2000m/min (pengaturan kecepatan konversi frekuensi) |
| Spesifikasi pita gergaji | 34 lebar X 1,1 ketebalan X5560 panjang (mm) |
| Metode peregangan sabuk gergaji | Pengecutan otomatis hidraulik |
| Jalur panduan sabuk gergaji | Klem roller yang dapat disesuaikan, menyaring kembali dukungan baja tungsten |
| Spesifikasi Pulley Saw | Diameter 630, 7075T651, keras anodisasi |
| Spesifikasi busur gergaji | Q235 Pengelasan kelompok pelat baja, pengolahan pelepasan tegangan, pemesinan presisi, berat sekitar 2 ton |
|
Motor pita gergaji |
11KW TECO |
| Motor hidraulik | 0.75 KW (Taiwan) |
| Metode pendinginan sabuk gergaji | Sistem pendinginan kabut minyak tekanan udara semi kering |
| Kapasitas minyak hidrolik | 50L (stasiun hidrolik independen) |
| Kebutuhan Daya | 380V X 3 Fase X 50Hz |
| Kotak distribusi | Kotak distribusi independen (IP55), terletak di sisi mesin |
| Kotak operasi | Desain dan bagian depan mesin, dioperasikan dengan tombol dan tombol kontrol kecepatan |
| Vertikalitas gergaji |
≤ 0,5 mm |
| Keakuratan rata |
≤ 0,5 mm |
Komposisi dan karakteristik peralatan
Gergaji pita terutama terdiri dari bingkai gergaji, dasar, roda gergaji, bagian transmisi, kelompok roda panduan sabuk gergaji, konveyor limbah, sistem hidrolik, dan sistem kontrol listrik.
Deskripsi bagian utama gergaji pita vertikal VH500
Gergaji pita terutama terdiri dari bingkai gergaji, roda gergaji, bagian transmisi, kelompok roda panduan sabuk gergaji, konveyor limbah, sistem hidrolik, dan sistem kontrol listrik.
Bagian roda gergaji terbuat dari lempeng aluminium 7075T6, keras anodisasi. Setelah diproses, itu dikoreksi dengan keseimbangan dinamis, dengan kinerja yang baik, sifat mekanik yang tinggi,dan dapat menahan kecepatan tinggi dan beban tarik yang tinggi.
Bagian transmisi digerakkan oleh motor konversi frekuensi TECO untuk mendorong katrol aktif untuk berputar, sehingga mendorong sabuk gergaji untuk berjalan dengan kecepatan tinggi.Kecepatan sabuk gergaji diatur oleh konverter frekuensi untuk mengontrol putaran output dari motor, dan ditampilkan oleh meter digital.
Bantalan roda sabuk gergaji dan bantalan bagian kunci semuanya terbuat dari produk NSK.
Saklar perjalanan digunakan untuk mendeteksi apakah ketegangan tidak normal, dan mesin akan berhenti secara otomatis jika kelainan tidak normal.Ketika terjadi kelainan, tekanan stabil bertindak pada cakram rem untuk mengendalikan rotasi roda gergaji.
Bagian hidrolik mengadopsi stasiun pompa independen dan dikendalikan oleh katup solenoid terpusat.Kecuali bagi bagian yang harus dihubungkan dengan selang, mereka semua terhubung oleh pipa baja untuk secara efektif mengurangi kehilangan tekanan.
Mekanisme transmisi mesin gergaji seimbang dengan tepat dan dikoreksi untuk meminimalkan getaran dan memastikan bahwa sabuk gergaji tidak mudah pecah.
Bagian panduan pita gergaji mengadopsi rol pengikat, satu set di bagian atas dan yang lain, rol terbuat dari baja paduan dan dihancurkan presisi setelah perawatan nitriding permukaan,dengan presisi tinggi dan ketahanan aus yang baik.
Rol penggerak konveyor limbah dirancang dengan poros padat untuk memastikan tidak ada kerusakan selama penggunaan normal;bantalan rol mengadopsi bantalan tertutup sisi ganda untuk menghindari masuknya chip aluminium dan meningkatkan umur pakai.
Layanan Heineda
Untuk produk yang diproduksi oleh peralatan kontrak, Hantian akan bekerja sama dengan pelanggan untuk mengidentifikasi dan menguji kualitas peralatan selama periode penerimaan peralatan.
Pembentukan gudang bagian.
Pengenalan layanan di pabrik
Layanan kunjungan kembali gratis yang teratur
Proyek kunci lengkap (proses, manajemen, pemeliharaan, pelatihan, produksi)
Menetapkan sistem pemeliharaan tiga tingkat.
Layanan upgrade perangkat lunak gratis.
Proposal untuk rencana konstruksi awal.
Mendapatkan sejumlah sertifikat paten
