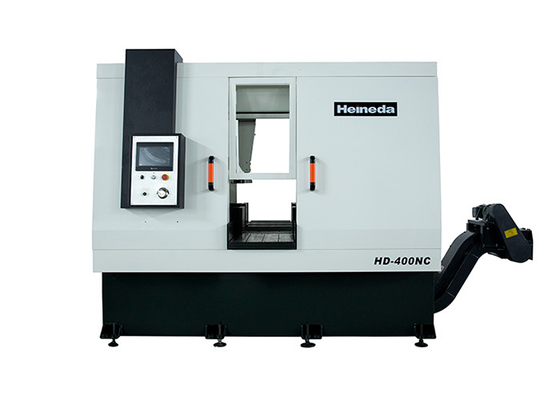

Hd-400nc Mesin gergaji horisontal berkecepatan tinggi untuk bar bulat paduan aluminium

HD-400NC Aluminium Alloy Round Bar High - Speed Mesin gergaji horisontal

Perlindungan keselamatan

Sensasi batas perjalanan silinder tegangan digunakan untuk kerusakan sabuk.Pembukaan dan penutupan penutup dan fungsi alarm tampilan sistem yang tidak normal.

Karakteristik kinerja mesin alat
1. Mesin ini dapat melihat berbagai aluminium ingot dan aluminium paduan bar bulat.

2. Ini memiliki keuntungan yang jelas seperti operasi yang nyaman dan pemeliharaan, kinerja yang dapat diandalkan, penghematan energi dan penghematan bahan,dan banyak digunakan di industri manufaktur dan pemeliharaan mesin.

3Struktur kolom ganda untuk memastikan akurasi panduan, stabil dan dapat diandalkan gergaji.

4. rahang yang terikat secara hidrolik, yang nyaman untuk menggenggam bahan, cocok untuk memotong bahan cetakan.

5Mekanisme transmisi dari mesin gergaji pita tepat seimbang dan dikoreksi untuk mengurangi getaran untuk memastikan bahwa sabuk gergaji tidak mudah pecah dan menarik gigi.

1.1 Nama peralatan

HD-400NC batang bulat unit gergaji zigza horizontal kecepatan tinggi

1.2 penggunaan perangkat

Terutama digunakan untuk tanaman dari aluminium ingot dan paduan aluminium.

1.3 berbagai produk gergaji dan spesifikasi

● Jenis paduan: paduan aluminium seri 1 × × -7 × × ×

1.4 Fitur utama unit gergaji

Konsumsi bahan lebih sedikit / efisiensi gergaji tinggi / biaya operasi rendah / perlindungan keamanan jangkauan penuh / penghematan energi.

1.5 Kebutuhan media energi dan konsumsi

● Kondisi media energi

Daya: daya AC tiga fase

Tegangan: AC380V ± 10%

Frekuensi: 50Hz ± 2%

● Udara kompresi: Udara kompresi umum industri

Tekanan udara: 0,4 MPa ~ 0,6 MPa (alat itu sendiri titik akses sumber udara memiliki filter penegakan tekanan)

Lalu lintas udara: ≥ 3 m³/ h

Kualitas udara: Filtrasi dan pengeringan

● Persyaratan lingkungan operasi peralatan

Suhu lingkungan tertinggi: 45 ° C

Suhu lingkungan minimum: -10 °C

Kelembaban relatif: < 67%

● Konsumsi energi dan media (konsumsi energi dan media selama operasi normal peralatan ditunjukkan dalam Tabel 2-1)

Tabel 2-1 Konsumsi energi dan media yang dihitung berdasarkan teori

Standar pelaksanaan peralatan

Kondisi teknis umum pemotongan logam GB / T 9061-2006

Kondisi teknis umum untuk pengelasan pemotongan logam JB / T 9873-1999

Bagian 2 Parameter JBT4318.2-2002

Uji Akurasi Bagian 3 Tape Saw Bed Horizontal JBT4318.3-2002

Bagian 4 Kondisi Teknis JBT4318.4-2002

Kondisi teknis umum untuk sistem hidraulik pemotongan logam JB / T10051-1999

Mesin industri dan peralatan listrik, bagian pertama dari persyaratan teknis umum GB / T 5226.1

Perlindungan keselamatan mesin GB 16454

Sistem listrik GB 5226.1

Peralatan Semua komponen dan berbagai instrumen dari berbagai instrumen adalah semua unit (Si) unit; komponen utama peralatan termasuk perangkat mekanis, listrik dan elektronik,adalah jaminan keamanan yang dapat diandalkan untuk mencegah kerusakan akibat kesalahan atau kecelakaan yang tidak disengaja.

Komposisi dan deskripsi karakteristik perangkat

Kondisi teknis umum pemotongan logam GB / T 9061-2006

Kondisi teknis umum untuk pengelasan pemotongan logam JB / T 9873-1999

Bagian 2 Parameter JBT4318.2-2002

Uji Akurasi Bagian 3 Tape Saw Bed Horizontal JBT4318.3-2002

Bagian 4 Kondisi Teknis JBT4318.4-2002

Kondisi teknis umum untuk sistem hidraulik pemotongan logam JB / T10051-1999

Mesin industri dan peralatan listrik, bagian pertama dari persyaratan teknis umum GB / T 5226.1

Perlindungan keselamatan mesin GB 16454

Sistem listrik GB 5226.1

Peralatan Semua komponen dan berbagai instrumen dari berbagai instrumen adalah semua unit (Si) unit; komponen utama peralatan termasuk perangkat mekanis, listrik dan elektronik,adalah jaminan keamanan yang dapat diandalkan untuk mencegah kerusakan akibat kesalahan atau kecelakaan yang tidak disengaja.

Komposisi dan deskripsi karakteristik perangkat

Profil komposisi peralatan:

Peralatan ini terdiri dari gergaji pita gergaji, sistem hidrolik, perangkat pelumas pendingin pita gergaji, perangkat pengangkut chip, perisai keselamatan, sistem kontrol listrik dan otomatisasi,dan sebagainya..

3.1 Mesin gergaji gergaji

● gergaji sabuk terdiri dari dasar, gergaji, roda gergaji, bagian transmisi, sistem pakan, bagian tempat tidur, mekanisme peregangan pita, lengan dan mekanisme roda panduan kiri dan kanan.

● Bagian dasar dan bagian gergaji: Bilah dilas dan diolah dengan lembaran baja dan diolah kembali ke api.penampilan yang indah;

● Bagian roda gergaji: Ini terbuat dari lempeng aluminium keras impor (7075-T61) dan selesai, dan peletakan melewati karet vulkanisasi.roda gergaji berjalan dengan koreksi keseimbangan dengan lancar, berputar dengan lancar dan umur panjang.

● Bagian transmisi: Didorong oleh Motor Variabel Datong, oleh struktur katrol sinkron, kekuatan ditransmisikan ke katrol aktif, dan sabuk gergaji adalah operasi berkecepatan tinggi.Efisiensi transmisi tinggi dan stabil. Kecepatan adalah 500-2000m / min, kisaran kecepatan yang besar, dan dapat disesuaikan dengan gergaji potong berbagai kelas paduan aluminium;

● Sistem pakan: Sistem pakan didorong oleh tekanan hidrolik, dan kecepatan pakan adalah 0-2 m / min, regulasi kecepatan tanpa langkah.

● Gergaji naik: gunakan kolom miring ganda dan struktur geser linier sebagai orbit angkat, panduan dua benang di sisi penggerak pita gergaji, dan sisi pengetatan pita gergaji mengadopsi panduan single-benang.Slide linier adalah HGW45 / HGW35.

● Bagian tempat tidur: Meja tempat tidur terbuat dari HT300.dengan demikian menentukan pukulan material gergaji untuk memastikan bahwa gergaji stabil.

● Mekanisme peregangan gergaji: Mekanisme peregangan gergaji digerakkan oleh pendorong hidrolik, menggunakan alat pengukur tekanan sambungan listrik untuk menampilkan nilai tegangan dan memiliki perlindungan pita yang rusak;

● Perangkat panduan pita gergaji: Gunakan kelompok kiri dan kanan panduan pita gergaji.penekan permukaan karburasi, kekerasan 50-55 hrc, tahan aus, dan bagian strip diobati dengan penggilingan, memastikan akurasi panduan Selain itu, ada cincin baja tungsten di bagian belakang gergaji,yang dapat memberikan dukungan yang cukup untuk pita gergaji selama gergaji, dan dapat mengurangi efektivitas getaran pita gergaji.dipasang pada slider, sehingga 2 kolom dihubungkan di bawah dasar dan lengan tentara tetap,membentuk struktur rangka yang stabil untuk memberikan dukungan yang cukup untuk memastikan bahwa gergaji sering menurun dan dapat mengurangi getaran.

● Sistem pakan sepenuhnya otomatis: Mesin gergaji bentuk sepenuhnya otomatis dengan tempat makan, dengan 1 kelompok penjepit hidrolik di tempat makan, setelah makan, bahan penjepit pad,oleh silinder hidrolik mendorong penjepit pakan pada jalurnya fungsi Feed dan dapat diberi makan beberapa kaliKeuntungan adalah bahwa pemasangan sepenuhnya otomatis tidak terkendali, tidak perlu intervensi manual.

3.2 sistem hidrolik

● Obyek servis: Pita gergaji ditegangkan, digergaji, dipegang, mekanisme pemasangan otomatis.

● Fitur Utama:

Stasiun pompa independen, kontrol katup solenoid terpusat.

Selain sambungan selang, pipa baja dihubungkan, dan kehilangan tekanan secara efektif berkurang.

● Parameter teknis utama:

Tekanan sistem 7MPa

Tekanan kerja 5-6MPa

Media kerja ISO46 anti-mill minyak hidrolik

Suhu kerja 10 ° C -55 ° C

Modus pendingin pendingin angin

Kebisingan ≤ 80dB

3.3 Perangkat pelumasan pengering pita gergaji

● Mengadopsi alat pendingin aerosol tipe gas.

● Terutama terdiri dari tangki minyak, pompa udara, pengontrol denyut nadi, muncung, katup solenoid, dan sejenisnya.

● Setelah perangkat digerakkan oleh udara terkompresi, setelah mencampur udara dan minyak pendingin, menyemprotkan bagian gigi gergaji dari sabuk gergaji, membuat permukaan permukaan untuk menghasilkan film minyak,cepat mendistribusikan panas yang dihasilkan selama pemotongan, sehingga memastikan efisiensi tinggi dan permukaan tinggi Keakuratan.

2 Fitur: semburan seragam, efek pendinginan yang baik, meningkatkan kinerja gergaji

Meningkatkan umur pisau gergaji

Meningkatkan kelancaran permukaan gergaji

Mengurangi keausan sistem chip

Minyak pendingin adalah ekstraksi tanaman, tidak beracun dan tidak berbahaya

3.4 perangkat pengangkut chip

● Bagian dalam mesin gergaji menggunakan geser untuk mengambil aluminium dan geser ke lift.

● Daerah gergaji menggunakan panduan dan perlindungan logam lembaran, dan aluminium yang dipotong dari gergaji dimasukkan ke

3.5 Perlindungan keselamatan

● Perlindungan integral, mencegah polusi helikopter aluminium dan semburan kabut minyak.

● Ada pintu pemeliharaan di depan dan di belakang perisai, yang nyaman untuk pemeliharaan harian dan penggantian sabuk gergaji.pintu membuka semua sumber daya output PLCPada saat yang sama, sinyal alarm ditampilkan pada layar sentuh dan sesuai dengan saklar yang sesuai.

3.6 Sistem Kontrol Listrik dan Otomasi

● Kabin kontrol listrik berdiri di lantai, beban independen dan tombol konfirmasi berhenti segera

● Kabin kontrol daya AC: 380V / 50Hz tiga fase 4 garis DC: 24V

● Menggunakan Programmable Controller (PLC) untuk melakukan pengendalian proses dan antarmuka manusia (HMI) yang dapat diprogram untuk input parameter proses produksi, antarmuka manusia-mesin memiliki pengaturan parameter,tampilan data, perlindungan kata sandi data penting, alarm kesalahan, tampilan kesalahan, fitur diagnosis masalah.

● Perangkat ini memiliki fungsi kontrol manual dan otomatis.

● Tombol cakram operasi perangkat menggunakan tombol Schneider, tahan air, tahan debu, kecuali ada instruksi simbolis dan ditampilkan dalam warna.

● Port komunikasi komputer yang disediakan.

● Desain pemisahan dengan kotak kontrol listrik (tahan air)

7.5 Lingkungan Kerja Peralatan: Membutuhkan mesin alat untuk stabilitas jangka panjang dalam lingkungan kerja berikut.

7.5.1 Daya: AC380V ± 10%, 50Hz ± 1 Hz.

7.5.2 Suhu lingkungan: 5 ~ 40 °C.

7.5.3 Kelembaban relatif: <85%.

7.5.4 Tekanan udara terkompresi: 0,5 ~ 0,8 MPa.

7.6 keamanan peralatan

7.17.1 Peralatan harus memiliki perlindungan atas beban, perangkat perlindungan pribadi dan tombol pemadaman darurat.

7.17.2 Peralatan harus tersedia selama lebih dari 16 jam tanpa kegagalan.

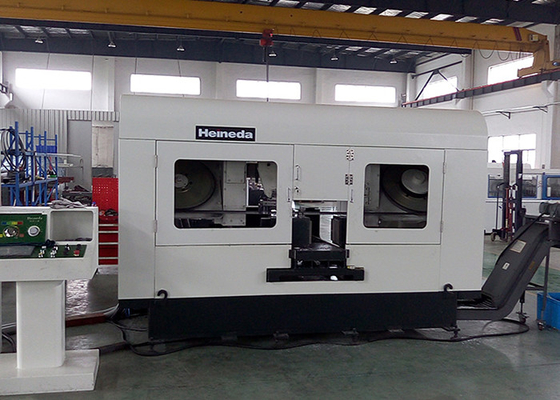

Tampilan produk

Rincian kemasan
busa di dalam, film plastik di luar, kotak kayu adalah opsional.
