Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Motor inverter berjalan: | 1.5kw | Motor makan otomatis: | AC 3kw |
|---|---|---|---|
| Tegangan: | 380V / 50Hz | Diameter gergaji Strust: | Ø460mm |
| Kecepatan gergaji utama: | 4000 r / mnt | Keuntungan: | Makan otomatis, posisi otomatis |
| Menyoroti: | Mesin Gergaji CNC Presisi Tinggi,Mesin Gergaji CNC Plat Aluminium,Gergaji Band CNC Presisi Tinggi |
||

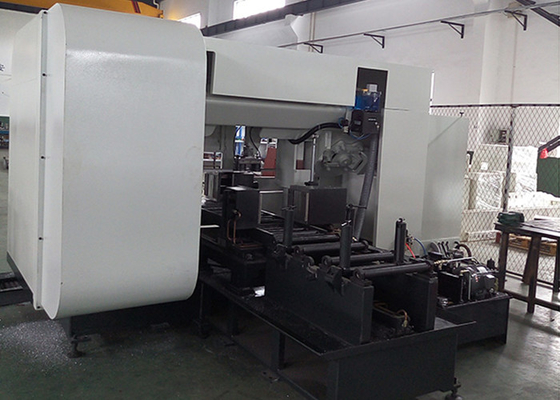

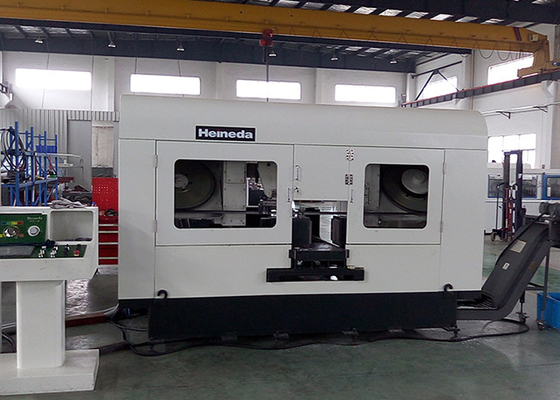

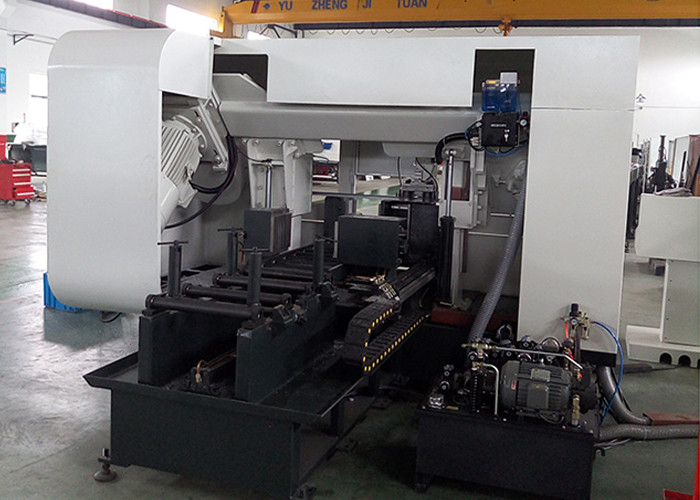

Mesin Gergaji Plat Aluminium CNC Presisi Tinggi HL-12BNC
Mesin Pemotong Plat Aluminium HL-12BNC Presisi Tinggi
Keterangan
Mesin pemotong plat aluminium, sistem sumbu, pemotongan otomatis CNC, dapat mewujudkan pemotongan dan pemotongan otomatis, dapat disesuaikan sesuai dengan persyaratan yang kompleks
Model: mesin gergaji plat aluminium komputer HL-12BNC
▲ HL mewakili model mesin gergaji pelat Aluminium di Heineda.
▲ 12 mewakili ukuran mesin gergaji plat aluminium, 12 dapat digergaji 3800 mm.
▲ BNC mewakili mesin gergaji pelat aluminium ini untuk model yang sepenuhnya otomatis.
Spesifikasi dan parameter teknis
| Model | HL-12BNC | |
| Panjang pemotongan | 3800mm | |
| Kemampuan menggergaji | Lebar tanaman | 3800mm |
| Tinggi pemotongan maksimum | 120mm | |
| Ketinggian mata gergaji maksimum terbuka | 125mm | |
| Motor gergaji utama | 15kw | |
| Mengupas | Diameter gergaji Strust | Ø460mm |
| Diameter poros gergaji utama | Ø38mm | |
| Kecepatan gergaji utama | 4000 r / mnt | |
| Penggergajian | Motor inverter berjalan | 1.5kw |
| Kecepatan maju | Cepat 9 m / mnt | |
| Kecepatan belakang | Cepat 17 m / mnt | |
| Motor makan otomatis | AC 3KW | |
| Tekanan udara | ≥5,0 kg / cm2 | |
| Ruang kerja dari ketinggian tanah | 1130 mm | |
| Bentuk alat mesin (panjang × lebar × tinggi) | 7100 × 7700 × 1980 | |
| Tegangan | 380V / 50Hz | |
Karakteristik mekanik
▲ Layar operasi bergaya sentuh:
1. Sentuh layar pengoperasian 10 inci.
2. Alternatifnya, beberapa set meja kerja dapat diatur, yang nyaman untuk serah terima.
3. Panduan fungsi masukan.
4. Fungsi deteksi diri kesalahan.
▲ Kursi klip kerja:
1. Rel tempat tidur dua sisi dari penjepit kerja terdiri dari balok baja las, dan roda gigi dan penggerak rakit dilapisi dengan roda gigi dan penggerak baris gigi sambil melapisi rel krom keras dan sisi lainnya, dan magnet penguasa mencapai tingkat yang tepat dalam rasio ganda.Dengan reduksi dan presisi motor servo harian 2 kW serta pemosisian penggerak cepat, kecepatan maksimum mencapai 6 meter per menit.
▲ Struktur balok tekanan:
1. Mengadopsi struktur balok tekanan integral, strip roda gigi dan pencocokan silinder, menggerakkan balok bergulir secara seragam, dan tekanan didistribusikan secara merata di kedua sisi garis tengah potong, dan strip dipasang di bagian bawah balok tekanan untuk menghindari tekan, tekan Permukaan pekerjaan yang rusak, memastikan kualitas pemotongan presisi.
▲ melihat:
1. Mengadopsi rel geser linier paralel atas dan bawah, secara efektif mengurangi interlocking gerakan menggergaji, meningkatkan kehalusan gerakan besar, dan secara efektif mengurangi guncangan pergeseran gerakan untuk mencapai akurasi garis potong terbaik.
2. Motor gergaji utama 20HP (15 kW), skuter raksasa ini menggunakan motor frekuensi variabel 2HP (1,5 kW) dengan peredam kecepatan dan penggerak baris gigi gigi presisi, gergaji utama dengan silinder oli, sehingga gergaji lebih bertenaga, menghindari drive rantai tradisional Truk melihat, meremas, dll dihasilkan.
3. Posisi Pemotongan Gergaji dapat memulai pemotongan dari pengaturan pengeditan lebar program.
4. Sambungan tangki persegi dibuang di bawah penggergajian, dan ada dua sisi film untuk menutupi satu sama lain, meluas ke ujung potongan, untuk memastikan tangki debu mencapai efek kolektif debu tertinggi.
5. Langkah penggergajian memotong hingga 6 meter per menit, dan bagian belakang mencapai 7 meter per menit, dan ketinggian pekerjaan tidak disesuaikan dengan kenop panel, dan kecepatan pemotongan dapat diubah pada saat pemotongan.Pengguna dapat menyesuaikan persyaratan preferensi mereka berbeda dari sifat mereka sendiri.
▲ Tabel Utama:
Lembar kerja utama juga merupakan tabel mengambang.Drum udara tembaga ditempatkan pada panel pelapisan krom koloid.Ketika daya tahan ditingkatkan, efisiensi kerja para pekerja juga meningkat.
▲ Cakar menyilang:
1. Jumlah konfigurasi standar klip kerja: 12 klip pendukung.
2. Setiap kemacetan dilengkapi dengan silinder dengan metode tuas, dan ketika benda kerja ditarik, dimungkinkan untuk memastikan bahwa bahan kerja benar-benar menjepit lembaran.
▲ tahan debu
Potongan tahan debu segmental menggunakan lembaran plastik transparan yang secara efektif dapat menghambat pelepasan debu dan dapat mencapai perlindungan keselamatan.
▲ Konfigurasi kotak kontrol elektronik:
1. Semua komponen elektronik dibeli di Taiwan.
2. Motor servo dan penggerak servo adalah Panasonic Jepang.
3. Inverternya adalah Waritatten Bahasa Inggris Taiwan.
4. Suku cadang elektronik tidak memerlukan sistem pendingin sama sekali, untuk suku cadang elektronik populer, dapat membeli pengganti di pasaran tanpa khawatir akan masuknya debu, asalkan dibersihkan secara teratur.
▲ Catu daya:
1. Catu daya adalah catu daya tiga fase untuk industri, dengan tegangan 380V / 50Hz.
▲ pasokan tekanan udara:
1.Gunakan tekanan udara sampai 5 ~ 6 kg/cm
▲ berdebu:
1. Pemasok menyediakan sistem tandem scraper dan dipasang bersamaan dengan mesin gergaji untuk memastikan chip.
2. ▲ Peralatan standar:
1. Mata gergaji Solden: mata gergaji karbida (pelat aluminium khusus).
2. Klip kerja: 12.
3. Bahan baku terapung: 1520mm x 500mm x 3.
4. Toolbox berisi tool 1 group.
5. Motor gergaji utama disusun di dalam mesin.
Suku cadang
| Nomor seri | nama | spesifikasi | Jumlah potongan | Catatan |
| 1 | Kunci heksagon (dalam) | 1 set | ||
| 2 | Obeng (kata + salib) | 1 set | ||
| 3 | Kunci pas terbuka | 17-19 19-22 | 2 | |
| 4 | kunci pas yang bisa disesuaikan | 250 mm | 1 | |
| 5 | Sekrup dan bantalan tanah | 1 set | ||
| 6 | sekering | 10 | ||
| 7 | mentega | 1 | ||
| 8 | pita pengukur | 5 m | 1 | |
| 9 | Pistol mentega | 100cc | 1 | |
| 10 | panduan pengguna | 1 | ||
| 11 | Mata gergaji | 460 * 38 * 4.0 * 60T | 1 |
Menempati lantai
HL-12BNC mekanik daftar kehilangan sebagian mudah dan bahan habis pakai
| Nomor seri | Nama Produk | Spesifikasi / model | Asal | satuan | Kuantitas | Catatan | |||||
| 1 | Multi-irisan | PL1574 | Produksi domestik | 根 | 1 | ||||||
| 2 | Bennar | IA-19 (bola baja tahan karat) | Produksi domestik | 个 | 192 | ||||||
| 3 | Mata gergaji | Ø460 * Ø38.0 * 4.0, 60 gigi | Produksi domestik | 片 | 1 | ||||||
| 4 | Silinder melarikan diri | Du63 * 50 | impor | 只 | 12 | ||||||
| 5 | Barel anti debu | SDA32 * 75 | impor | 只 | 2 | ||||||
| 6 | Menekan kap silinder | Du80 * 150 | impor | 只 | 2 | ||||||
| 7 | Silinder apung bantu | Jg63*10 | impor | 只 | 24 | ||||||
| 8 | Bantalan poros | 6209zz | impor | 只 | 3 | ||||||
| 9 | Memberi makan bantalan roda berjalan | 62/22 | impor | 只 | 3 | ||||||
| 10 | Pakan bantalan roda pemandu samping | 6002 | impor | 只 | 3 | ||||||
| 11 | Minyak hidrolik | 46 # oli hidrolik anti penggilingan | Produksi domestik | L | 40 | ||||||
| 12 | Pendingin | Minyak pelumas mikro | impor | galon | 1 | ||||||
HL-12BNC dikontrol secara elektronik bagian dari daftar kehilangan mudah dan bahan habis pakai
| Nomor seri | nama | satuan | Kuantitas | model | Merek | ||||||||
| 1 | Inverter | PCS | 1 | CHF100A 18.5KW | InVt | ||||||||
| 2 | Detektor gerak | PCS | 1 | CD33-250N (P)-422 | Optex | ||||||||
| 3 | Kontrol transformator | PCS | 1 | NSK-1.0 AC380 / 220 / 3P / 8.0KVA | chint | ||||||||
| 4 | Mengalihkan catu daya | PCS | 1 | S-200-24 8.3A | Ming Wei | ||||||||
| 5 | Mengalihkan catu daya | PCS | 1 | NES-15-5 3A | Ming Wei | ||||||||
| 6 | sekering | PCS | 1 | FUSE-6A | KOTAK SEKERING | ||||||||
| 7 | Soket relai perantara | PCS | 15 | RXZE1M2C | Shneider | ||||||||
| 8 | Relai perantara | PCS | 15 | RXM2CB2BD | Shneider | ||||||||
| 9 | Relai beban berlebih panas | PCS | 1 | LRD07C 1.6 ~ 2.5A | Shneider | ||||||||
| 10 | Relai beban berlebih panas | PCS | 1 | LRD12C 5.5 ~ 8A | Shneider | ||||||||
| 11 | Kontaktor elektromagnetik | PCS | 1 | LC1D40M7C AC220V | Shneider | ||||||||
| 12 | Kontaktor elektromagnetik | PCS | 1 | LC1D18M7C AC220V | Shneider | ||||||||
| 13 | Kontaktor elektromagnetik | PCS | 2 | LC1D09M7C AV220V | Shneider | ||||||||
| 14 | Pemutus arus listrik | PCS | 1 | EZD100E3100N | Shneider | ||||||||
| 15 | Saklar kedekatan | PCS | 12 | PM12-04N | Fotk | ||||||||
| 16 | Kunci sakelar daya | PCS | 1 | XB-BG21C | Shneider | ||||||||
| 17 | Indikator daya | PCS | 1 | XB2 BVM1C AC220V | Shneider | ||||||||
| 18 | Jalankan tombol dengan cahaya | PCS | 1 | XB2 BW33B1C (hijau) DC24V | Shneider | ||||||||
| 19 | Tombol datar kuning | PCS | 1 | XB2-BA51C (1NO) | Shneider | ||||||||
| 20 | tombol darurat | PCS | 2 | XB2BS542C (1NC) | Shneider | ||||||||
| 21 | Melihat potensiometer kecepatan tap | PCS | 1 | Meksiko0 | B0urn | ||||||||
| 22 | Kilau larut | PCS | 2 | SZL-803/150 | Aksial | ||||||||
Mengapa memilih kami?
Kami adalah produsen mesin profesional, kami akan menyediakan mesin berkualitas baik. Kami memberikan dukungan teknis dan pelatihan operasi.
Kami memiliki sistem layanan purna jual yang lengkap dalam proses penggunaan mesin.
FAQ
T: Apakah Anda pabrikan?
A: Ya, kami memiliki pabrik kami sendiri dan kami berjanji penjualan langsung dengan harga yang kompetitif.Selamat datang untuk mengunjungi pabrik kami kapan saja.
T: Bisakah saya mendapatkan mesin sesuai dengan kebutuhan saya sendiri?
A: Tentu. Kami menerima OEM dan ODM.
T: Ini adalah pertama kalinya saya menggunakan mesin semacam ini, apakah mudah dioperasikan?
A: Ada video panduan yang menunjukkan cara menggunakan mesin dan buku instruksi bahasa Inggris dikirimkan kepada Anda dengan mesin.Jika masih ada pertanyaan, kami akan memberikan panduan professinal gratis untuk Anda sampai Anda dapat menggunakan mesin dengan baik.
Jika Anda belum menemukan mesin yang Anda butuhkan, jangan ragu untuk menghubungi kami juga.Kami akan melakukan yang terbaik untuk memberikan saran terbaik.
