VH500 Band Saw Gergaji Pita Vertikal Kecepatan Tinggi Gergaji Pita Vertikal
Ikhtisar peralatan
Model: Gergaji Pita Vertikal Kecepatan Tinggi VH500
VH adalah singkatan dari model mesin gergaji pita vertikal dari Perusahaan Heineda.
500 mewakili kapasitas penggergajian mesin gergaji
Tinggi penggergajian maksimum 400mm;
Lebar penggergajian maksimum 500mm;
Kedalaman tenggorokan penggergajian maksimum adalah 580mm.
Jika klem ditambahkan dalam lingkup meja kerja, pemotongan diagonal dapat dilakukan.

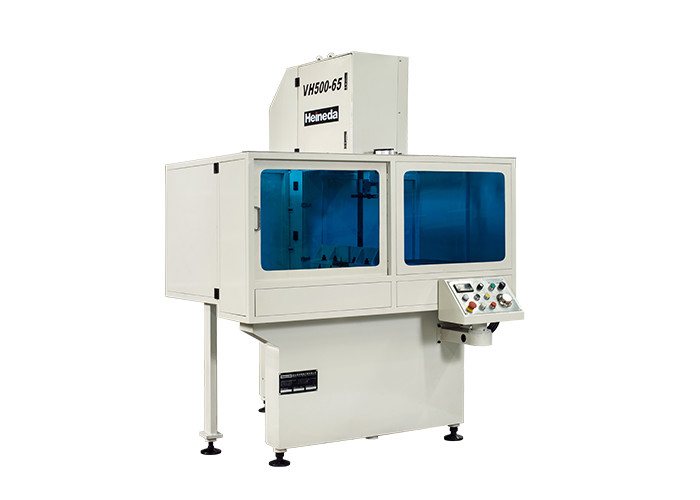

Rendering peralatan
Parameter teknis utama
| Nama Proyek |
Gergaji Pita Vertikal Kecepatan Tinggi VH500 |
| kapasitas menggergaji |
Tinggi tenggorokan: 400mm, Kedalaman tenggorokan: 580mm |
| Kecepatan Sabuk Gergaji |
500～2000m/mnt (pengaturan kecepatan konversi frekuensi) |
| Spesifikasi Tali Gergaji |
34 lebar X 1.1 tebal X5560 panjang (mm) |
| Metode pengencangan sabuk gergaji |
Pengencangan otomatis hidrolik |
| Cara panduan sabuk gergaji |
Penjepitan rol yang dapat disesuaikan, melihat kembali dukungan baja tungsten |
| Spesifikasi Saw Pulley |
Diameter 630, 7075T651, anodized keras |
| Spesifikasi busur gergaji |
Pengelasan kelompok pelat baja Q235, perawatan penghilang stres, pemesinan presisi, dengan berat sekitar 2 ton |
|
Gergaji Band Motor
|
11KW TECO |
| motor hidrolik |
0,75 KW (Taiwan) |
| Metode pendinginan sabuk gergaji |
Sistem pendingin kabut minyak tekanan udara semi-kering |
| kapasitas oli hidrolik |
50L (stasiun hidrolik independen) |
| Persyaratan Daya |
380V X 3 Fase X 50Hz |
| Kotak distribusi |
Kotak distribusi independen (IP55), terletak di sisi mesin |
| kotak operasi |
Desain dan bagian depan alat berat, dioperasikan dengan tombol dan kenop kontrol kecepatan |
| Melihat vertikalitas |
0.5mm
|
| Kerataan akurasi |
0.5mm
|
Komposisi dan karakteristik peralatan
Gergaji pita terutama terdiri dari rangka gergaji, alas, roda gergaji, bagian transmisi, kelompok roda pemandu sabuk gergaji, konveyor limbah, sistem hidrolik, dan sistem kontrol listrik.
Deskripsi bagian utama gergaji pita vertikal VH500
Gergaji pita terutama terdiri dari rangka gergaji, roda gergaji, bagian transmisi, kelompok roda pemandu sabuk gergaji, konveyor limbah, sistem hidrolik, dan sistem kontrol listrik.
Bagian roda gergaji terbuat dari pelat aluminium 7075T6 yang diregangkan, dianodisasi keras.Setelah diproses, itu dikoreksi dengan keseimbangan dinamis, dengan kinerja yang baik, sifat mekanik yang tinggi, dan dapat menahan kecepatan tinggi dan beban tarik tinggi.
Bagian transmisi digerakkan oleh motor konversi frekuensi TECO untuk menggerakkan katrol aktif untuk berputar, sehingga mendorong sabuk gergaji untuk berjalan dengan kecepatan tinggi.Kecepatan sabuk gergaji diatur oleh konverter frekuensi untuk mengontrol putaran output motor, dan ditampilkan oleh meteran digital.
Bantalan roda gergaji sabuk dan bantalan bagian kunci semuanya terbuat dari produk NSK.
Sakelar perjalanan digunakan untuk mendeteksi apakah tegangannya tidak normal, dan mesin akan otomatis berhenti jika kelainannya tidak normal.Roda pasif mengadopsi rem elektromagnetik.Ketika kelainan terjadi, tekanan stabil bekerja pada cakram rem untuk mengontrol putaran roda gergaji.
Bagian hidrolik mengadopsi stasiun pompa independen dan dikendalikan oleh katup solenoid terpusat.Katup solenoida semuanya terbuat dari produk Taiwan.Kecuali untuk bagian-bagian yang harus dihubungkan dengan selang, semuanya dihubungkan dengan pipa baja untuk mengurangi kehilangan tekanan secara efektif.
Mekanisme transmisi mesin gergaji diseimbangkan dengan tepat dan dikoreksi untuk meminimalkan getaran dan memastikan bahwa sabuk gergaji tidak mudah putus.
Bagian pemandu dari pita gergaji mengadopsi rol penjepit, satu set di bagian atas dan yang lainnya, rol terbuat dari baja paduan, dan merupakan tanah presisi setelah perawatan nitridasi permukaan, dengan presisi tinggi dan ketahanan aus yang baik.
Rol penggerak konveyor limbah dirancang dengan poros padat untuk memastikan tidak ada kerusakan selama penggunaan normal;bantalan rol mengadopsi bantalan disegel dua sisi untuk menghindari masuknya chip aluminium dan meningkatkan masa pakai.
