Mesin Circular Saw CNC Presisi Tinggi 4300mm Panjang Gergaji Untuk Plat Komposit

Mesin Gergaji Melingkar Presisi CNC untuk Penggergajian Plat Tembaga Plat Komposit

Keterangan

Panel meja kerja dari peralatan penggergajian mengadopsi desain yang dipatenkan dan teknologi pemrosesan khusus, yang secara efektif dapat melindungi produk pemotongan dan menghindari goresan permukaan material saat memberi makan maju dan mundur;
Bahan ekor pemotongan peralatan dikendalikan pada 80mm terpendek, yang sangat mengontrol limbah bahan ekor;
Ini mengadopsi pengumpulan debu dan bekerja sama dengan penutup pelindung yang sepenuhnya tertutup untuk mengumpulkan chip aluminium dengan lebih baik, yang nyaman untuk manajemen 5S dan secara efektif mengurangi kebisingan penggergajian hingga lebih dari 20 desibel.Ini adalah mesin gergaji profil aluminium kebisingan rendah;
Akurasi spindel dalam 0,005mm, akurasi pemotongan benda kerja dikontrol secara stabil dalam ± 0,1mm, dan mata gergaji ultra-tipis disesuaikan untuk menghemat bahan;
Panduan linier bola persegi yang diimpor digunakan untuk memberi makan dan memberi makan untuk memastikan stabilitas pemrosesan penggergajian;
Motor peralatan dipasang dengan perangkat perlindungan panas berlebih dan kelebihan beban untuk mencegah kerusakan yang tidak disengaja pada motor.

Terutama cocok untuk memotong bahan
Pemrosesan berbagai profil aluminium, tabung aluminium, batang aluminium, kode sudut pintu dan jendela, kode sudut fotovoltaik, coran aluminium, bagian tembaga, PVC dan bahan lainnya

• Antarmuka kontrol mesin gergaji bundar otomatis mengadopsi sistem operasi yang dikembangkan oleh teknologi HMI berbasis PLC, yang biasanya dilengkapi dengan layar sentuh dan panel operasi.Menggunakan antarmuka manusia-mesin, selama operator memasukkan parameter seperti spesifikasi dan ukuran material, kuantitas pemrosesan, dll., sistem akan secara otomatis menyesuaikan parameter kompleks seperti kecepatan mata gergaji, jumlah umpan per gigi (kecepatan potong) dan parameter kompleks lainnya sesuai dengan parameter input.Untuk menyediakan operator dengan metode operasi sederhana.
• Gergaji bundar jenis ini memiliki keamanan yang tinggi dan umumnya bekerja dalam keadaan tertutup penuh.Itu dapat secara otomatis berhenti dan alarm ketika ada kesalahan, yang dapat menghindari korban dan kehilangan peralatan, dan pada saat yang sama, efisiensi pemrosesan sangat tinggi.
• Kerangka mesin berada dalam struktur tugas berat sehingga peralatan menikmati operasi yang stabil.
• Pondasi penggergajian berada dalam struktur suspensi lateral;perangkat g lide diatur dengan rel geser lurus tipe rol ganda.
• Dalam perjalanan menggergaji pondasi, gigi gerinda, rak dan motor servo diatur untuk menjamin kompatibilitas kecepatan penggergajian.
• Tudung bahan pengepres dalam desain keseluruhan sehingga bahan tidak meluncur di penggergajian.Pipa pengisap dicadangkan;kolektor debu daya besar diatur.
• Kecuali rol fioating, semua konten lain pada platform kerja terbuat dari pelat baja berlapis krom untuk menghindari goresan bahan.
• Cakar penjepit makan yang ditangguhkan memiliki fitur sebagai penggerak dan penjepit tekanan udara.
• Penggerak mekanisme pengumpanan ada dalam struktur motor servo + roda gigi andrack.
• Pondasi penggergajian ditinggikan oleh tenaga hidrolik;ketinggian naik bilah gergaji diatur sesuai dengan ketebalan pelat.

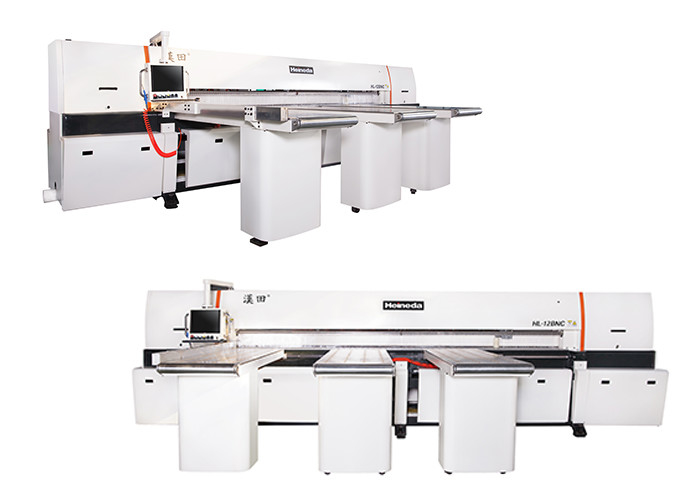

Model: HL-12BNC komputer mesin penggergajian plat aluminium

HL mewakili model mesin gergaji plat Aluminium di Heineda.

12 mewakili ukuran mesin gergaji plat aluminium, 12 dapat digergaji 3800 mm.

BNC mewakili mesin gergaji plat aluminium ini untuk model otomatis penuh.

Profil Perusahaan
Dikenal sebagai pemasok rencana mesin gergaji yang presisi, Heineda telah berkembang dari peralatan tradisional, mesin semi-kontrol otomatis ke mesin kontrol digital otomatis dan memiliki lebih dari 100 jenis peralatan yang diteliti dan dikembangkan sendiri.Dalam pembuatan mesin penggergajian aluminium yang presisi, produk Heineda telah memenangkan pengakuan dari sejumlah produsen peralatan penerbangan, militer dan sipil di pasar Cina daratan.

Memperoleh sejumlah sertifikat paten

Spesifikasi dan parameter teknis

Karakteristik mekanis

Layar operasi gaya sentuh:

1. Sentuh layar operasi 10 inci.

2. Atau, beberapa set meja kerja dapat diatur, yang nyaman untuk serah terima.

3. Fungsi masukan panduan.

4. Fungsi deteksi diri kesalahan.

Kursi klip kerja:

1. Rel tempat tidur dua sisi dari penjepit kerja terdiri dari balok baja las, dan roda gigi dan penggerak rakit dilapisi dengan roda gigi dan penggerak baris gigi saat melapisi rel krom keras dan sisi lainnya, dan magnet penggaris mencapai tingkat yang tepat dalam rasio ganda.Dengan reduksi dan presisi motor servo harian 2 kW serta pemosisian penggerak cepat, kecepatan maksimum mencapai 6 meter per menit.

Struktur balok tekanan:

1. Mengadopsi struktur balok tekanan integral, strip roda gigi dan pencocokan silinder, menggerakkan balok bergulir secara seragam, dan tekanan didistribusikan secara merata di kedua sisi garis tengah yang dipotong, dan strip dipasang di bagian bawah balok tekanan untuk menghindari tekan, tekan Permukaan pekerjaan yang rusak, memastikan kualitas pemotongan yang presisi.

saya melihat:

1. Mengadopsi rel geser linier paralel atas dan bawah, secara efektif mengurangi interlocking dari gerakan menggergaji, meningkatkan kelancaran gerakan besar, dan secara efektif mengurangi guncangan pergeseran gerakan untuk mencapai akurasi garis potong terbaik.

2. Motor gergaji utama 20HP (15 kW), skuter raksasa menggunakan motor frekuensi variabel 2HP (1,5 kW) dengan peredam kecepatan dan penggerak baris gigi gigi presisi, gergaji utama dengan silinder oli, sehingga gergaji lebih kuat, menghindari penggerak rantai tradisional Gergaji truk, pemerasan, dll. dihasilkan.

3. Menggergaji Pemotongan Posisi dapat mulai memotong dari pengaturan pengeditan lebar program.

4. Sambungan tangki persegi ditempatkan di bawah penggergajian, dan ada dua sisi film untuk menutupi satu sama lain, memanjang ke ujung potongan, untuk memastikan tangki debu mencapai efek kolektif debu tertinggi.

5. Langkah penggergajian memotong hingga 6 meter per menit, dan bagian belakang mencapai 7 meter per menit, dan ketinggian pekerjaan tidak disesuaikan dengan kenop panel, dan kecepatan potong dapat diubah pada saat pemotongan.Pengguna dapat menyesuaikan kebutuhan preferensi mereka yang berbeda dari sifatnya sendiri.

Tabel Utama:

Lembar kerja utama juga merupakan tabel mengambang.Drum udara tembaga ditempatkan pada panel pelapisan krom koloid.Ketika daya tahan ditingkatkan, efisiensi kerja para pekerja juga meningkat.

Cakar menyilang:

1. Jumlah konfigurasi standar klip kerja: 12 klip pendukung.

2. Setiap jam dilengkapi dengan silinder dengan metode tuas, dan ketika ditarik benda kerja, dimungkinkan untuk memastikan bahwa bahan kerja menjepit lembaran.

tahan debu

Potongan tahan debu segmental menggunakan lembaran plastik transparan yang dapat secara efektif menghambat pembuangan debu dan dapat mencapai perlindungan keselamatan.

Konfigurasi kotak kontrol elektronik:

1. Semua komponen elektronik dibeli di Taiwan.

2. Motor servo dan penggerak servo adalah Panasonic Jepang.

3. Inverter adalah Waritatten Inggris Taiwan.

4. Suku cadang elektronik tidak memerlukan sistem pendingin sama sekali, untuk suku cadang elektronik populer, dapat membeli pengganti di pasaran tanpa khawatir akan invasi debu, asalkan dibersihkan secara teratur.

Catu daya:

1. Catu daya adalah catu daya tiga fasa untuk industri, dengan tegangan 380V / 50Hz.

pasokan tekanan udara:

1.Gunakan tekanan udara hingga 5 ~ 6 kg / cm

berdebu:

1. Pemasok menyediakan sistem tandem pengikis dan secara bersamaan dipasang di tempat dengan mesin gergaji untuk memastikan keripik.

2. Peralatan standar:

1. Mata gergaji yang disolder: mata gergaji karbida (khusus pelat aluminium).

2. Klip Kerja: 12.

3. Bahan baku mengambang: 1520mm x 500mm x 3.

4. Toolbox berisi 1 kelompok alat.

5. Motor gergaji utama diatur dalam mesin.

Menempati lantai

Fitur utama dari peralatan

• Pondasi penggergajian berada di struktur suspensi lateral;perangkat pemandu diatur dengan rel geser lurus tipe rol baris ganda.
•Dalam perjalanan menggergaji pondasi, gigi gerinda, rak dan motor servo diatur untuk menjamin kompatibilitas kecepatan penggergajian.

Keunggulan produk

1. Otomatisasi tingkat tinggi, hanya perlu memasukkan ukuran penggergajian ke dalam sistem untuk menyelesaikan penggergajian.

2. Presisi penggergajian tinggi, dan panjang serta ukurannya bisa mencapai ± 0,1 mm.

3. Permukaan penggergajian besar, yang dapat memotong lebar 400mm dan tinggi 150mm.

4. Menggergaji, satu pekerja dapat mengoperasikan lebih dari 2 set peralatan, dan dapat memotong 24 jam tanpa gangguan.

FAQ

T: Apakah Anda produsen?
A: Ya, kami memiliki pabrik kami sendiri dan kami berjanji penjualan langsung dengan harga yang kompetitif.Selamat datang untuk mengunjungi pabrik kami kapan saja.

T: Bisakah saya mendapatkan mesin sesuai dengan kebutuhan saya sendiri?
A: Tentu. Kami menerima OEM dan ODM.

T: Ini adalah pertama kalinya saya menggunakan mesin semacam ini, apakah mudah dioperasikan?
A: Ada video panduan yang menunjukkan cara menggunakan mesin dan buku instruksi bahasa Inggris yang dikirimkan kepada Anda dengan mesin.Jika masih ada pertanyaan, kami akan memberikan panduan professinal gratis untuk Anda sampai Anda bisa menggunakan mesin dengan baik.

Jika Anda belum menemukan mesin yang Anda butuhkan, jangan ragu untuk menghubungi kami juga.Kami akan melakukan yang terbaik untuk memberikan saran terbaik.
