380V 3 Phase 50Hz Steel Cutting Vertikal Bandsaw Tenggorokan Kedalaman 580mm

Kedalaman Pemotongan Tenggorokan Maksimum VH600 Vertikal Band Saw Adalah 580mm

Ikhtisar peralatan
Model: VH600 Gergaji Pita Vertikal Kecepatan Tinggi
VH adalah singkatan dari model mesin gergaji pita vertikal dari Perusahaan Heineda.
600 mewakili kapasitas penggergajian mesin gergaji
Tinggi penggergajian maksimum 400mm;
Lebar penggergajian maksimum 600mm;
Kedalaman tenggorokan penggergajian maksimum adalah 580mm.
Jika klem ditambahkan dalam lingkup meja kerja, pemotongan diagonal dapat dilakukan.

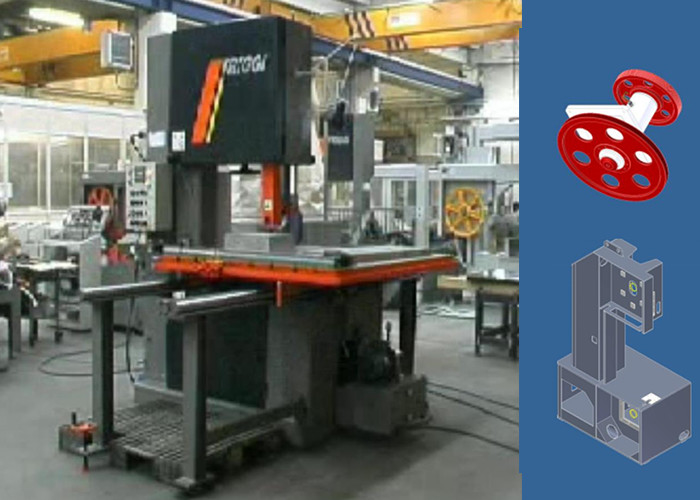

Rendering peralatan

Parameter teknis utama

Komposisi dan karakteristik peralatan

Gergaji pita terutama terdiri dari rangka gergaji, alas, roda gergaji, bagian transmisi, kelompok roda pemandu sabuk gergaji, konveyor limbah, sistem hidrolik, dan sistem kontrol listrik.

Deskripsi bagian utama gergaji pita vertikal VH600
Gergaji pita terutama terdiri dari rangka gergaji, roda gergaji, bagian transmisi, kelompok roda pemandu sabuk gergaji, konveyor limbah, sistem hidrolik, dan sistem kontrol listrik.

Bagian roda gergaji terbuat dari pelat aluminium 7075T6 yang diregangkan, dianodisasi keras.Setelah diproses, itu dikoreksi dengan keseimbangan dinamis, dengan kinerja yang baik, sifat mekanik yang tinggi, dan dapat menahan kecepatan tinggi dan beban tarik tinggi.

Bagian transmisi digerakkan oleh motor konversi frekuensi TECO untuk menggerakkan katrol aktif untuk berputar, sehingga mendorong sabuk gergaji untuk berjalan dengan kecepatan tinggi.Kecepatan sabuk gergaji diatur oleh konverter frekuensi untuk mengontrol putaran output motor, dan ditampilkan oleh meteran digital.

Bantalan roda gergaji sabuk dan bantalan bagian kunci semuanya terbuat dari produk NSK.

Sakelar perjalanan digunakan untuk mendeteksi apakah tegangannya tidak normal, dan mesin akan otomatis berhenti jika kelainannya tidak normal.Roda pasif mengadopsi rem elektromagnetik.Ketika kelainan terjadi, tekanan stabil bekerja pada cakram rem untuk mengontrol putaran roda gergaji.

Bagian hidrolik mengadopsi stasiun pompa independen dan dikendalikan oleh katup solenoid terpusat.Katup solenoida semuanya terbuat dari produk Taiwan.Kecuali untuk bagian-bagian yang harus dihubungkan dengan selang, semuanya dihubungkan dengan pipa baja untuk mengurangi kehilangan tekanan secara efektif.

Mekanisme transmisi mesin gergaji diseimbangkan dengan tepat dan dikoreksi untuk meminimalkan getaran dan memastikan bahwa sabuk gergaji tidak mudah putus.
Bagian pemandu dari pita gergaji mengadopsi rol penjepit, satu set di bagian atas dan yang lainnya, rol terbuat dari baja paduan, dan merupakan tanah presisi setelah perawatan nitridasi permukaan, dengan presisi tinggi dan ketahanan aus yang baik.
Rol penggerak konveyor limbah dirancang dengan poros padat untuk memastikan tidak ada kerusakan selama penggunaan normal;bantalan rol mengadopsi bantalan disegel dua sisi untuk menghindari masuknya chip aluminium dan meningkatkan masa pakai.

Layanan Heineda
Untuk produk yang dihasilkan oleh peralatan kontrak, Hantian akan bekerja sama dengan pelanggan untuk mengidentifikasi dan menguji kualitas peralatan selama periode penerimaan peralatan.
Pendirian gudang suku cadang.
Pengenalan layanan di pabrik
Layanan kunjungan kembali gratis reguler
Proyek turnkey lengkap (proses, manajemen, pemeliharaan, pelatihan, produksi)
Menetapkan sistem pemeliharaan tiga tingkat.
Layanan peningkatan perangkat lunak gratis.
Proposal untuk rencana konstruksi awal.

Persyaratan listrik, gas, dan hidraulik dari keseluruhan peralatan

Bagian listrik
merek komponen listrik 5
Komponen kontrol elektronik: Omron atau Schneider
Persyaratan instalasi listrik
(1) Antarmuka komunikasi yang dicadangkan untuk menghubungkan dengan seluruh kontrol jalur.
(2) Semua jalur tidak tetap membutuhkan desain yang fleksibel.
(3) Sambungan listrik dari bagian mekanis untuk perubahan cepat harus dapat dicolokkan.
(4) Kabel harus dibundel dalam trunking.
(5) Kabel harus dilindungi sepenuhnya untuk menghindari kerusakan.
(6) Starter dan kabel harus dihubungkan dalam bentuk colokan.

Persyaratan Sistem Kontrol
(1) Peralatan harus memiliki setidaknya mode operasi manual dan mode operasi otomatis.
(2) Bagian yang bergerak perlu dilindungi satu sama lain untuk menghindari benturan peralatan itu sendiri.
(3) Kegagalan peralatan harus ditampilkan dalam kata-kata.
(4) Peralatan operasi perlu dilengkapi dengan panel operasi.
(5) Antarmuka pengguna ditampilkan dalam teks.
(6) Mode operasi harus disesuaikan dengan sakelar operasi utama.
(7) Siklus uji produk atau siklus peralatan dapat disesuaikan oleh program dan dikonfirmasi oleh operator peralatan.

persyaratan jalur udara
Persyaratan merek untuk komponen sistem udara
Komponen Jalan Yade Taiwan
Persyaratan instalasi sistem udara
(1) Sambungan antara komponen pneumatik dari komponen mekanis yang mewujudkan perubahan cepat harus dapat dipasang.
(2) Pipa harus ditempatkan dalam bundel di alur pipa.
(3) Pipa gas harus dilindungi sepenuhnya untuk menghindari kerusakan.
(4) Katup udara tidak dapat ditempatkan di kabinet kontrol dan harus ditempatkan pada posisi yang mudah dijangkau.
(5) Kebocoran tidak diperbolehkan di jalur udara setelah pemasangan.
(6) Bahkan jika hanya ada pasokan udara 4,5bar, sistem pneumatik harus menjalankan semua fungsi.

tekanan sistem hidrolik
Persyaratan pemasangan sistem hidrolik
(1) Konektor hidraulik dari bagian mekanis yang mewujudkan perubahan cepat perlu dilengkapi dengan konektor cepat.Selama proses penggantian cetakan, pipa hidrolik harus dikurangi tekanannya.
(2) Selang hidrolik dirancang agar tidak terjadi gesekan selama aktivitas.Jika hal ini tidak dapat dihindari, tindakan perlindungan yang tepat harus diambil untuk selang hidrolik.
(3) Bagian pipa sistem hidrolik tidak boleh bocor.
(4) Hindari kemungkinan kerusakan pada selang hidrolik.
(5) Katup hidrolik tidak dapat ditempatkan di kabinet kontrol listrik dan harus ditempatkan pada posisi yang mudah dijangkau.
(6) Stasiun hidraulik harus dilengkapi dengan indikator level oli, filter, indikator, dan pengukur tekanan sesuai dengan prinsip hidraulik.Selain itu, perangkat pemutus yang mematikan sistem hidrolik selama shutdown diperlukan untuk menghemat sumber daya;dan fungsi mati otomatis ketika level oli tidak mencukupi.
(7) Menyediakan fungsi pendinginan suhu oli

FAQ

T: Apakah Anda produsen?
A: Ya, kami memiliki pabrik kami sendiri dan kami berjanji penjualan langsung dengan harga yang kompetitif.Selamat datang untuk mengunjungi pabrik kami kapan saja.

T: Bisakah saya mendapatkan mesin sesuai dengan kebutuhan saya sendiri?
A: Tentu. Kami menerima OEM dan ODM.

T: Ini adalah pertama kalinya saya menggunakan mesin semacam ini, apakah mudah dioperasikan?
A: Ada video panduan yang menunjukkan cara menggunakan mesin dan buku instruksi bahasa Inggris yang dikirimkan kepada Anda dengan mesin.Jika masih ada pertanyaan, kami akan memberikan panduan professinal gratis untuk Anda sampai Anda bisa menggunakan mesin dengan baik.

Jika Anda belum menemukan mesin yang Anda butuhkan, jangan ragu untuk menghubungi kami juga.Kami akan melakukan yang terbaik untuk memberikan saran terbaik.
