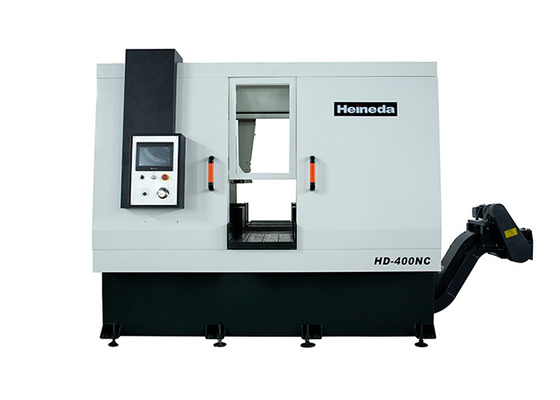

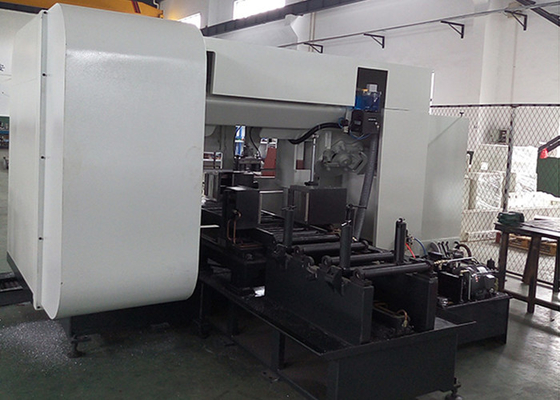

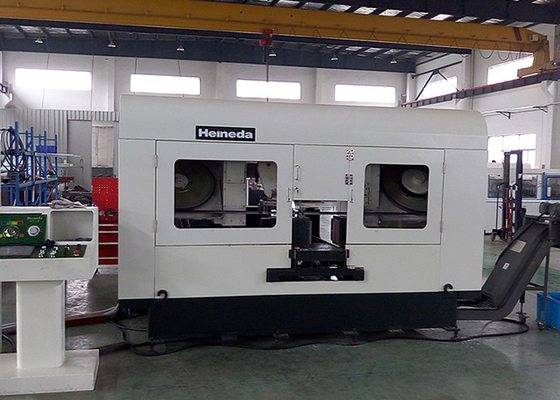

2mm Ketebalan Pemotongan Mesin Gergaji Pita CNC Kecepatan Cepat HD-400NC

HD-400NC Aluminium Alloy Round Bar Kecepatan Tinggi Horizontal Band Saw



Deskripsi Produk

Struktur mesin gergaji pita termasuk kursi bawah;badan tempat tidur, kolom;perangkat pemandu;balok gergaji dan mekanisme transmisi;perangkat penegang;bingkai makan;penjepit benda kerja;sistem transmisi hidrolik;sistem kontrol listrik;



Fungsi dari enam komponen utama mesin gergaji pita horizontal adalah sebagai berikut:

1. Basis.Dasar dari mesin gergaji pita umumnya adalah struktur berbentuk kotak yang dilas dengan pelat baja.Tempat tidur dan kolom dipasang pada mesin gergaji.Rongga bagian dalam dari dasar mesin gergaji memiliki banyak ruang.Sisi adalah kotak kontrol tombol listrik, rongga dilengkapi dengan stasiun pompa hidrolik, pipa hidrolik, sisi kanan adalah pompa air dan tangki cairan pemotongan pendingin;

2. Tempat tidur.Tempat tidur mesin gergaji pita CNC terbuat dari besi cor dan dipasang di alasnya.Kolom mesin gergaji pita terdiri dari kolom besar dan kecil.Kolom melingkar besar digunakan sebagai rel pemandu untuk rangka gergaji untuk mendukung gerakan naik turun balok gergaji dan memastikan panduan yang akurat.Kolom kecil adalah fungsi tambahan., untuk memastikan penggergajian mata gergaji pita yang normal;

3. Perangkat pemandu mata gergaji.Perangkat pemandu mata gergaji pita yang dipasang pada pelat penopang balok gergaji terdiri dari lengan pemandu kiri dan kanan dan kepala pemandu, dan kedua lengan pemandu kiri dan kanan dapat bergerak di sepanjang duri pas.



Prinsip bekerja
Gunakan derek secara manual untuk mengangkat gandar ke dalam rangka pengangkat dan penggerak material, angkat silinder pengangkat rangka pengangkat dan penggerak material, angkat benda kerja sedikit, putar handwheel untuk menggerakkan gandar ke kiri dan ke kanan, sesuaikan panjang dan ukuran poros ke posisi penggergajian yang benar, dan temukan posisi penggergajian.Setelah positif, silinder pengisi bahan pengangkat dan pemindahan diturunkan, catok berbentuk V kiri dan kanan dipusatkan dan dijepit, mesin gergaji maju ke posisi menggergaji, dan rangka gergaji turun dengan cepat.Setelah penggergajian selesai, rangka gergaji naik dengan cepat, mesin gergaji mundur, bagian kiri dan kanan berbentuk V dilepaskan, as ditempatkan pada rangka pengangkat dan penggerak, dan setelah material diangkat secara manual, material kedua diangkat ke siklus berikutnyale.



1.1 Nama Peralatan

Unit gergaji zigza horizontal kecepatan tinggi batang bulat HD-400NC

1.2 penggunaan perangkat

Terutama digunakan untuk tanaman ingot aluminium dan paduan aluminium.

1.3 variasi dan spesifikasi produk penggergajian

● Jenis paduan: 1 ××× -7 ××× paduan aluminium seri

1.4 fitur utama unit penggergajian

Konsumsi bahan lebih sedikit / efisiensi penggergajian tinggi / biaya operasi rendah / perlindungan keamanan lengkap / hemat energi.Perlindungan lingkungan

1.5 kebutuhan dan konsumsi media energi

● Kondisi media energi

Daya: daya AC tiga fase

Tegangan: AC380V ± 10%

Frekuensi: 50Hz ± 2%

● Udara terkompresi: Udara terkompresi industri umum

Tekanan udara: 0,4 MPa ~ 0,6 MPa (peralatan itu sendiri jalur akses sumber udara memiliki filter pengatur tekanan)

Lalu lintas udara: 3 m³/ h

Kualitas udara: Filtrasi dan pengeringan

● Persyaratan lingkungan pengoperasian peralatan

Suhu lingkungan tertinggi: 45 ° C

Suhu lingkungan minimum: -10 ° C

Kelembaban relatif: <67%

● Konsumsi energi dan media (konsumsi energi dan media selama pengoperasian normal peralatan ditunjukkan pada Tabel 2-1)

Tabel 2-1 Konsumsi energi dan media dihitung secara teori

Nomor seri	Deskripsi Proyek	satuan	konsumsi	menggunakan	Catatan
1	Listrik	KWH	40	Sumber Daya listrik	AC 380V 50Hz
2	Udara terkompresi	M3 / jam	3	Gergaji dengan pendinginan sudut dan pemotongan aluminium	Umumnya udara terkompresi
3	Minyak pendingin	ML / H	40	Pendingin pita gergaji	Oli pendingin accu-lube



Parameter teknis utama peralatan



Nomor seri	Kemampuan menggergaji maksimum	400 (mm)
1	Diameter gergaji	700 x 2 putaran (mm)
2	Kecepatan gergaji	500 ~ 2000 m / mnt (Kecepatan frekuensi variabel)
3	Kecepatan umpan gergaji	100 ~ 2000mm / menit (disesuaikan dengan bahan dan spesifikasi gergaji)
4	Ukuran pita gergaji mm	7050L × 34W × 1.1t (gergaji paduan keras)
5	Ketebalan pemotongan mm	2
6	Ambil lereng	0,5 °
7	Akurasi pemasangan panjang mm	± 1
8	Menggergaji tidak rata mm	<± 0,5
9	Melihat kehidupan strip m2	50-150
10	Kekasaran permukaan gergaji m	50
11	Tingkat pemotongan cm2/ menit	500 ~ 1500 (unit efisiensi pemotongan, memotong luas penampang dalam satuan waktu)
12	Indeks kebisingan	85dB
13	Jenis pita gergaji	tensioner / relaksasi hidrolik berbaring tunggal
14	Sisipkan mode	penggerak hidrolik
15	Paragraf kerja Ketinggian tanah	770mm



Standar eksekusi peralatan

Kondisi teknis umum pemotongan logam GB / T 9061-2006

Kondisi teknis umum untuk pengelasan pemotongan logam JB / T 9873-1999

Horizontal Tape Saw Bed Bagian 2 Parameter JBT4318.2-2002

Horizontal Tape Saw Bed Bagian 3 Uji Akurasi JBT4318.3-2002

Tempat Tidur Gergaji Pita Horisontal Bagian 4 Kondisi Teknis JBT4318.4-2002

Kondisi teknis umum untuk sistem hidrolik pemotongan logam JB / T10051-1999

Mesin industri dan peralatan listrik, bagian pertama dari kondisi teknis umum GB / T 5226.1

Perlindungan keamanan mesin GB 16454

Sistem kelistrikan GB 5226.1

Peralatan Semua komponen dan berbagai instrumen dari berbagai instrumen adalah semua satuan (Si);komponen utama peralatan meliputi perangkat mekanik, listrik dan elektronik, merupakan jaminan keamanan yang handal untuk mencegah kerusakan kesalahan atau kecelakaan yang tidak disengaja.



Komposisi perangkat dan deskripsi karakteristik

Kondisi teknis umum pemotongan logam GB / T 9061-2006

Kondisi teknis umum untuk pengelasan pemotongan logam JB / T 9873-1999

Horizontal Tape Saw Bed Bagian 2 Parameter JBT4318.2-2002

Horizontal Tape Saw Bed Bagian 3 Uji Akurasi JBT4318.3-2002

Tempat Tidur Gergaji Pita Horisontal Bagian 4 Kondisi Teknis JBT4318.4-2002

Kondisi teknis umum untuk sistem hidrolik pemotongan logam JB / T10051-1999

Mesin industri dan peralatan listrik, bagian pertama dari kondisi teknis umum GB / T 5226.1

Perlindungan keamanan mesin GB 16454

Sistem kelistrikan GB 5226.1

Peralatan Semua komponen dan berbagai instrumen dari berbagai instrumen adalah semua satuan (Si);komponen utama peralatan meliputi perangkat mekanik, listrik dan elektronik, merupakan jaminan keamanan yang handal untuk mencegah kerusakan kesalahan atau kecelakaan yang tidak disengaja.





Komposisi perangkat dan deskripsi karakteristik

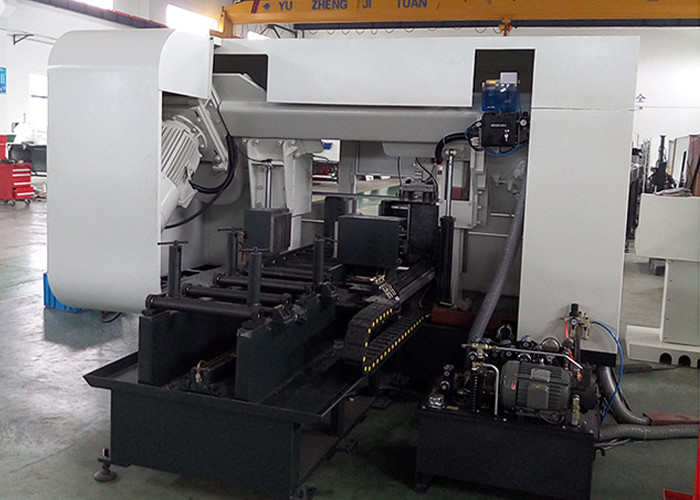

Profil komposisi peralatan:

Peralatan terdiri dari gergaji pita, sistem hidrolik, perangkat pelumas pendingin pita gergaji, perangkat pengangkut chip, pelindung keselamatan, sistem kontrol listrik dan otomatisasi, dan sejenisnya.

3.1 Mesin Gergaji Gergaji

● Gergaji sabuk terdiri dari alas, gergaji, roda gergaji, bagian transmisi, sistem umpan, bagian alas, mekanisme pengencang pita, mekanisme roda pemandu lengan dan kiri dan kanan.

● Bagian dasar dan penggergajian: Bilah dilas dan diperlakukan dengan lembaran baja dan diperlakukan kembali ke api.Perawatan sandblasting permukaan, pemesinan presisi, desain struktur yang baik, penampilan cantik;

● Bagian roda gergaji: Terbuat dari pelat aluminium keras impor (7075-T61) dan selesai, dan pelek dilewatkan melalui kantong karet vulkanisir.Dapat mengurangi kebisingan operasi;roda gergaji berjalan dengan koreksi keseimbangan yang mulus, berputar dengan lancar dan umur panjang.

● Bagian transmisi: Didorong oleh Motor Variabel Datong, oleh struktur katrol sinkron, daya ditransmisikan ke katrol aktif, dan sabuk gergaji adalah operasi kecepatan tinggi.Efisiensi transmisi tinggi dan stabil.Kecepatannya 500-2000m / mnt, rentang kecepatannya besar, dan dapat disesuaikan dengan potongan gergaji dari berbagai nilai paduan aluminium;

● Sistem umpan: Sistem umpan digerakkan oleh tekanan hidraulik, dan kecepatan umpan 0-2 m / mnt, pengaturan kecepatan tanpa langkah.

● Gergaji naik: gunakan kolom kemiringan ganda dan struktur geser linier sebagai orbit pengangkatan, pemandu dua untai pada sisi penggerak pita gergaji, dan sisi pengencang pita gergaji mengadopsi pemandu untai tunggal.Slide linier adalah HGW45 / HGW35.

● Bagian tempat tidur: Meja tempat tidur terbuat dari HT300.Selain memberikan dukungan yang cukup untuk gergaji material, ada juga satu set klem hidrolik untuk satu set posisi tetap, sehingga menentukan langkah material gergaji untuk memastikan bahwa penggergajian stabil.

● Mekanisme penegang gergaji: Mekanisme penegang gergaji digerakkan oleh penggerak hidraulik, menggunakan pengukur tekanan sambungan listrik untuk menampilkan nilai tegangan dan memiliki pelindung pita putus;

● Perangkat pemandu gergaji: Gunakan kelompok pemandu gergaji kiri dan kanan.Setiap kelompok roda pemandu terpasang 4 rol pemandu yang dapat disesuaikan, bahan roda terbuat dari baja struktural paduan (15CrMo), pendinginan permukaan karburasi, kekerasan 50-55 hrc, tahan aus, dan bagian strip diperlakukan dengan penggilingan, memastikan akurasi panduan Selain itu, ada cincin baja tungsten di bagian belakang gergaji, yang dapat memberikan dukungan yang cukup pada pita gergaji selama penggergajian, dan dapat mengurangi kemanjuran getaran pita gergaji.Alat pemandu dipasang pada lengan tetap dan lengan bergerak, dirancang untuk menyesuaikan struktur, pasukan tetap dirancang sebagai satu kesatuan, dipasang pada penggeser, sehingga 2 kolom dihubungkan di bawah pangkalan dan lengan tentara tetap, membentuk struktur rangka yang stabil untuk memberikan dukungan yang cukup untuk memastikan bahwa penggergajian sering menurun dan dapat mengurangi getaran.

● Sistem pengumpanan otomatis penuh: Mesin penggergajian bentuk otomatis dengan alas pengumpanan, dengan 1 kelompok klem hidraulik pada alas pengumpanan, setelah pengumpanan, bahan penjepit bantalan, oleh silinder hidraulik yang menggerakkan penjepit umpan pada jalurnya Fungsi umpan dan dapat diberi makan berkali-kali.Keuntungannya adalah pemasangan otomatis sepenuhnya tidak terkontrol, tidak perlu intervensi manual.Akurasi cacat ± 1 mm.

3.2 sistem hidrolik

● Objek servis: Pita gergaji dikencangkan, digergaji, dijepit, mekanisme pengumpanan otomatis.

● Fitur utama:

Stasiun pompa independen, kontrol katup solenoid terpusat.

Selain sambungan selang, pipa baja tersambung, dan kehilangan tekanan berkurang secara efektif.

● Parameter teknis utama:

Tekanan sistem 7MPa

Tekanan kerja 5-6MPa

Oli hidrolik anti-pabrik ISO46 sedang bekerja

Suhu kerja 10 ° C -55 ° C

Pendingin angin mode pendinginan

Kebisingan 80dB

3.3 Perangkat pelumasan pendingin pita gergaji

● Adopsi perangkat pendingin aerosol tipe gas.

● Ini terutama terdiri dari tangki minyak, pompa udara, pengontrol pulsa, nozel, katup solenoida, dan sejenisnya.

● Setelah perangkat digerakkan oleh udara terkompresi, setelah mencampur udara dan minyak pendingin, menyemprotkan bagian gigi gergaji dari sabuk gergaji, membuat permukaan permukaan menghasilkan film minyak, dengan cepat mendistribusikan panas yang dihasilkan selama pemotongan, sehingga memastikan efisiensi tinggi dan permukaan Akurasi tinggi.

2 Fitur: semprotan seragam, efek pendinginan yang baik, meningkatkan kinerja gergaji

Tingkatkan masa pakai mata gergaji

Tingkatkan kehalusan permukaan penggergajian

Kurangi keausan sistem chip

Minyak pendingin adalah ekstraksi tanaman, tidak beracun dan tidak berbahaya

3.4 perangkat pengangkut chip

● Bagian dalam mesin gergaji menggunakan penggeser untuk mengambil aluminium dan meluncur keluar ke lift.

● Area penggergajian menggunakan panduan dan perlindungan lembaran logam, dan potongan gergaji aluminium diperkenalkan ke

3.5 Perlindungan Keamanan

● Perlindungan integral, mencegah helikopter aluminium dan polusi percikan kabut minyak.

● Ada pintu perawatan sebelum dan sesudah pelindung, yang nyaman untuk perawatan harian dan penggantian sabuk gergaji.Semua sakelar batas pemasangan pintu perawatan, pintu membuka semua catu daya keluaran PLC.Pada saat yang sama, sinyal alarm ditampilkan di layar sentuh dan sesuai dengan sakelar yang sesuai.

3.6 Sistem Kontrol Listrik dan Otomasi

● Kabinet kontrol listrik berdiri di lantai, beban independen, dan tombol konfirmasi berhenti langsung

● Daya kabinet kontrol AC: 380V / 50Hz tiga fase 4 baris DC: 24V

● Menggunakan Programmable Controller (PLC) untuk melakukan kontrol proses dan antarmuka manusia yang dapat diprogram (HMI) untuk input parameter proses produksi, antarmuka manusia-mesin memiliki pengaturan parameter, tampilan data, perlindungan kata sandi data penting, alarm kesalahan, tampilan kesalahan, fitur diagnosis masalah.

● Perangkat memiliki fungsi kontrol manual dan otomatis.

● Tombol disk pengoperasian perangkat menggunakan tombol Schneider, tahan air, tahan debu, kecuali ada petunjuk simbolis dan ditampilkan dalam warna.

● Port komunikasi komputer yang dicadangkan.

● Desain pemisahan dengan kotak kontrol listrik (tahan air)

7.5 Lingkungan Kerja Peralatan: Memerlukan peralatan mesin untuk stabilitas jangka panjang di lingkungan kerja berikut.

7.5.1 Daya: AC380V ± 10%, 50Hz ± 1 Hz.

7.5.2 Suhu sekitar: 5 ~ 40 ° C.

7.5.3 Kelembaban relatif: <85%.

7.5.4 Tekanan udara terkompresi: 0,5 ~ 0,8 MPa.

7.6 keamanan peralatan

7.17.1 Peralatan harus memiliki proteksi kelebihan beban, alat pelindung diri, dan tombol pemutus darurat.

7.17.2 Peralatan harus tersedia selama lebih dari 16 jam tanpa kegagalan.
