Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
| Memotong panjang: | 2600mm | Lebar tanaman: | 2600mm |
|---|---|---|---|
| Memotong Tinggi: | 3 ~ 160mm | Ketinggian mata gergaji maksimum yang terbuka: | 163mm |
| Motor servo berjalan: | 1.5KW | Ruang kerja dari ketinggian tanah: | 1120MM |
| Menyoroti: | 2600mm Mesin Pemotong Gergaji Otomatis,Mesin Pemotong Gergaji Otomatis Terkomputerisasi |
||

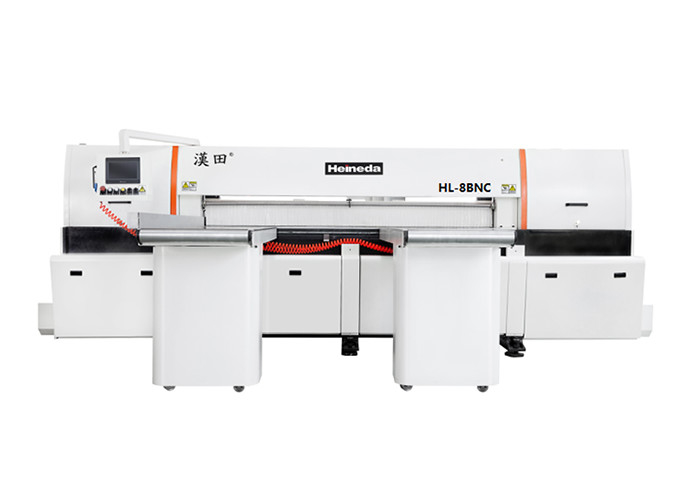

Mesin Gergaji Otomatis HL-8BNC Untuk Papan Komposit Papan Plastik
Keterangan
Model: HL-8BNC mesin pemotong gergaji otomatis
HL mewakili model mesin pemotong gergaji otomatis penuh dari Perusahaan Heineda.
8 mewakili ukuran mesin gergaji, 8 dapat digergaji dengan lebar 2600 mm.
BNC mewakili pemotong gergaji ini untuk model yang sepenuhnya otomatis.
Peralatan ini dapat diterapkan pada penggergajian pelat tembaga, panel komposit, pelat plastik, dll.
Spesifikasi dan parameter teknis
| Model | HL-8BNC | |
| Kemampuan menggergaji | panjang pemotongan | 2600mm |
| Lebar tanaman | 2600mm | |
| Tinggi pemotongan | 3 ~ 160mm | |
| Ketinggian mata gergaji maksimum yang terbuka | 163mm | |
| Mengupas | Motor gergaji utama | motor servo 30kw |
| Diameter gergaji kepercayaan | 540mm | |
| Diameter poros gergaji utama | 38mm | |
| Kecepatan gergaji utama | 1500 ~ 3000 putaran / menit | |
| Penggergajian | Motor servo berjalan | 1.5kw |
| Kecepatan maju | Cepat 9 m / mnt | |
| Kecepatan belakang | Cepat 17 m / mnt | |
| lainnya | Motor makan otomatis | AC 2KW |
| Tekanan udara | 5,0 kg / cm2 | |
| Ruang kerja dari ketinggian tanah | 1120mm | |
| Bentuk alat mesin (panjang × lebar × tinggi) | 5240mm × 6700mm × 2040mm | |
| Voltase | 380V / 50Hz | |
| Akurasi penggergajian | Akurasi penggergajian (dibandingkan dengan nilai yang ditetapkan) | ± 0.3mm |
| vertikalitas | ± 1 ° | |
| Pengulangan | ± 0.2mm | |
| Tergantung pijakan | Vertikal melintang (arah gergaji) | ± 1 ° |
| Vertikal melintang (arah makan) | ± 1 ° | |
Karakteristik mekanis

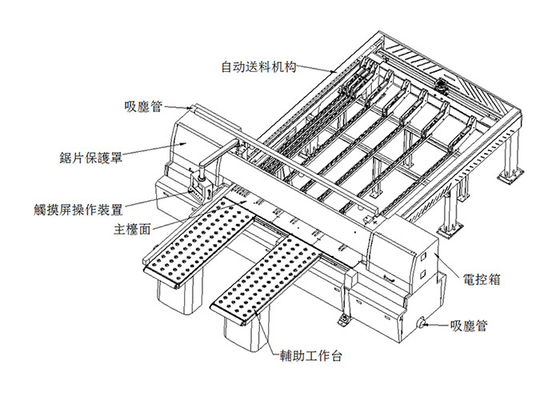

(1) Mesin ini terdiri dari komponen utama berikut:
sebuah.Peralatan tubuh utama d.Layar sentuh |Panel Kontrol G. Stasiun Terapung
b.Sistem crimping keseluruhan E. Sistem pendingin h.Mata gergaji
C. Perangkat makan otomatis F. Meja kerja utama
(2).Struktur komponen utama dan lainnya
sebuah.Tubuh utama peralatan
Badan utama peralatan terdiri dari rangka utama, kepala toner, mekanisme perjalanan header, mekanisme penjepit mata gergaji, dan sejenisnya.
(saya) tuan rumah
Bingkai utama mengadopsi proses pengelasan dan disolder setelah kembali.
(II) bisa diangkat
Pengangkatan kepala dirancang dengan slide ganda paralel atas dan bawah (perak Taiwan), melalui kepala pengangkat yang stabil dari sistem hidraulik, saat memotong, penggergajian gergaji di layar dapat memenuhi persyaratan penggergajian dengan ketebalan yang berbeda Saat mencapai material gergaji, ada juga sumber daya, yang meningkatkan masa pakai mata gergaji.Spindel menggunakan kotak poros tertutup penuh, tiga bantalan berkecepatan tinggi (Merek bantalan adalah SKF / NSK), dan mengurangi pemukulan spindel.Kotak poros telah ditambahkan ke minyak pelumas selama pemasangan, dan minyak pelumas tidak diperlukan dalam waktu 1 tahun.Transmisi spindel digunakan dalam transmisi multi-pita.
(III) Mekanisme kepala mesin
Motor servo diadopsi oleh mekanisme perjalanan kepala, penggerak rak roda gigi, dan menggabungkan desain rel geser ganda paralel atas dan bawah, secara efektif mengurangi inersia kepala kepala, meningkatkan kinerja gerakan penggergajian yang mulus, dan secara efektif mengurangi pergeseran dari Mobile Rock untuk mencapai presisi potong lurus terbaik.Penggeser rel kawat menggunakan penggeser tahan debu (merek rel online Taiwan, dan memiliki pasokan oli terkonsentrasi. Kecepatan kepala dan mata gergaji tanpa langkah, sesuai dengan produksi aktual dapat disesuaikan melalui kenop pada layar sentuh, dan kecepatan mata gergaji disesuaikan.
(IV) mekanisme penjepit mata gergaji
Flensa ganda digunakan bersama dengan mur, dan mur dikencangkan untuk mengencangkan mur, mengunci mata gergaji, yang nyaman dan cepat.
b.Sistem crimping keseluruhan
Struktur geser pesawat rak roda gigi yang digerakkan dua silinder, bentuk penutup piezoelektrik integral, dari rush atas, tingkat material ditempatkan di atas meja, sambil memastikan piezoelektrik sinkron, lembaran kecil digergaji lebih tepat.Peran crimping keseluruhan baik, dan kebisingan berkurang, yang sangat meningkatkan keamanan seluruh proses penggergajian.Tirai debu mesin dipasang di luar penutup pers, yang sangat mengurangi kebocoran debu.
C. Perangkat makan otomatis
Perangkat umpan penjepit kerja otomatis digunakan, dan rel dua sisi penjepit kerja terdiri dari struktur balok baja yang dilas.Servo menggerakkan roda gigi ganda dan drive rak dalam garis linier (Taiwan), dan dalam dua arah sejajar dengan grid magnetik Akurasi jangkauan, hingga 10 meter per menit.Jika gergaji lembaran berbilah dibuat, selama data penggergajian diatur di layar sentuh, tidak perlu memotong pisau pada pisau melalui operator, dan efisiensi produksi dapat digunakan terus menerus.Bingkai makan aman dan dapat mendorong operasi material tidak kurang dari 2 ton.Penahan beban terbuat dari roller poliuretan multi-grup, yang nyaman untuk pergerakan material.
d.Layar sentuh |Panel kendali
Sistem kelistrikan mengadopsi panel kontrol dan desain layar sentuh, mudah dioperasikan, efisiensi tinggi.Atur setiap tombol fungsi pada panel kontrol untuk memudahkan pengoperasian operator.Semua tombol kontrol intuitif di layar sentuh, dan dapat melakukan operasi terkait melalui tombol fungsi di layar sentuh.Pada saat yang sama, HL-8BNC juga menggunakan desain workstation, memilih workstation di layar sentuh, asalkan menggergaji lembar batch Panjang dan penggergajian, di sebelah lembaran, lalu tekan run di layar sentuh.Posisi siklus penggergajian tetap berada di luar panjang lembaran, yang tidak hanya mengurangi siklus penggergajian, tetapi juga meningkatkan efisiensi penggergajian lembar batch.
e.Sistem pendingin
Ini digunakan untuk suhu normal, hemat energi dan ramah lingkungan, bertiup melalui nosel ke mata gergaji, pendinginan.
f.Tabel Utama:
Ruang kerja utama berlapis krom, dan gesekan antara material dan meja juga berkurang dalam hal peningkatan daya tahan.
G. Stasiun Terapung:
1. Ukuran meja kerja terapung: 1800 mm (panjang) X600 mm (lebar) X2.
2. Permukaan meja apung dilengkapi dengan sejumlah roda universal poliuretan, dan operator dapat dengan mudah mempromosikan bahan di atas meja, dan mencegah lembaran tergores.Kriteria penilaian awal: Tidak ada sentuhan yang jelas.Referensi khusus dapat dirujuk pada Januari 2016 (bahan pelat diproduksi dengan pembelian, papan ini saat ini disimpan dengan pembelian).Jika lembaran dapat tergores, drum atau peralatan transformasi akan diganti sampai tidak tergores.
h.Memo pisau gergaji:
Tangki debu mata gergaji adalah karet pengikis.
Cakar menyilang:
1. Konfigurasi standar kuantitas klip kerja: 8 klip mekanis.
2. Setiap jam dilengkapi dengan silinder dengan metode tuas, dan ketika ditarik benda kerja, dimungkinkan untuk memastikan bahwa bahan kerja menjepit lembaran.Ketika di atas, rahang dipindahkan ke meja depan, menjepit lembaran, bergerak mundur, dan mengurangi operasi.
I. Persyaratan khusus untuk pelanggan:
1. Anda dapat memasang mekanisme batas untuk mencegah operator mengatur kesalahan pada posisi pemotongan pisau.
2. Posisi belakang diubah untuk dirakit, bukan integral.
3. Roda pemindah luar yang menggunakan bahan poliuretan, seperti menggores lembaran, akan terus mengganti roda pengumpanan bahan lain atau memodifikasi peralatan sampai lembaran tidak terkelupas.
4. Perangkat perlu memastikan akurasi, disarankan untuk mengurangi metode kontrol lompatan radial blade dan perubahan pada perangkat umpan.Putaran spindel ± 0,01 mm (aksial);permukaan ujung flange adalah ± 0,03mm.
5. Penggeser umpan spindel dikonsentrasikan pada tabung oli yang akan diletakkan di atas pipa oli.
6. Kabinet kontrol listrik memenuhi IP54, stasiun katup pneumatik, dan stasiun katup hidrolik harus tahan debu.
7. Perangkat pengumpul debu pada tangki debu perlu dioptimalkan untuk memastikan efek pengumpulan debu yang optimal.
8. Pasang kait pemasangan senapan angin.
9. Kecepatan perjalanan dapat disesuaikan, menggunakan biaya servo, menyesuaikan langkah dokumen, dan kenop mengontrol kecepatan umpan 0,9 m / mnt.
10. Tingkatkan fungsi hitungan PLC.(Catat jumlah pemotong gergaji)
Tampilan produk
Standar mekanik
| Melihat tuan rumah | 1 set | |
| Sistem makan otomatis | 1 set | |
| Meja kerja depan (dengan bola) | 2 kursi (satu set bergerak) | |
| Suku cadang | Sebuah batch (lihat kotak) | |
| Instalasi di tempat | Perlu menyediakan alat pengangkat dan alat umum, instalasi panduan pemasok, perlu membantu | |
| Debug di tempat | Panduan pemasok | |
| Pelatihan di tempat | Pemasok bertanggung jawab atas pengoperasian peralatan, prinsip kelistrikan, dll. pelatihan teknis pemeliharaan yang diperlukan | |
| Penerimaan di tempat | Kedua belah pihak bertanggung jawab | |
| Data teknis (pengiriman dengan peralatan) | Sertifikat | 1 salinan |
| Instruksi pengoperasian | 1 salinan | |
| Daftar Pengepakan | 1 salinan | |
Daftar model merek komponen utama (di sini hanya untuk referensi, spesifik sesuai dengan kontrol listrik)
| Nomor seri | Nama listrik | Model listrik | Kuantitas | Asal | Merek |
| 1 | Pemutus arus listrik | EZD100E3100N | 1 | Perancis | Schneider |
| 2 | Kontaktor elektromagnetik | LC1D09M7C AV220V | 3 | Perancis | Schneider |
| 3 | Kontaktor elektromagnetik | LC1D18M7C AC220V | 1 | Perancis | Schneider |
| 4 | Relai kelebihan beban panas | LRD07C 1.6 ~ 2.5A | 1 | Perancis | Schneider |
| 5 | Relai kelebihan beban panas | LRD10C 4 ~ 6A | 1 | Perancis | Schneider |
| 6 | Relay menengah | RXM2CB2BD | 15 | Perancis | Schneider |
| 7 | sekering | FUSE-6A | 3 | Cina | |
| 8 | Beralih catu daya | NES-200-24 8.8A | 1 | Taiwan | Ming Wei |
| 9 | Transformator kontrol | NSK-1.0 AC380 / 220 / 3P / 1.0KVA | 1 | Cina | Thai |
| 10 | Saklar kedekatan | PM12-04N | 7 | Jepang | omron |
| 11 | Saklar batas | YBLX-ME / 8108 | 2 | Cina | Thai |
| 12 | Kunci sakelar daya | XB-BG21C | 1 | Perancis | Schneider |
| 13 | Indikator daya | XB2 BVM1C AC220V | 1 | Perancis | Schneider |
| 14 | Jalankan tombol dengan cahaya | XB2 BW33B1C (hijau) DC24V | 1 | Perancis | Schneider |
| 15 | Tombol datar kuning | XB2-BA51C (1NO) | 1 | Perancis | Schneider |
| 16 | tombol darurat | XB2BS542C (1NC) | 1 | Cina | |
| 17 | Kilau terlarut | SZL-803/150 | 2 | Cina | |
| 18 | Kipas pendingin | KIPAS AKSIAL AC220 21W | 1 | Cina | |
| 19 | Lampu polisi multi-layer | LTA-205TJ3 DC24V | 1 | Cina | |
| 20 | Pengontrol yang Dapat Diprogram | CP1H-X40DT-D | 1 | Jepang | omron |
| 21 | Antarmuka RS-232C | CP1W-CIF01 | 1 | Jepang | omron |
| 22 | layar sentuh | TK6100IV5 10 inci warna | 1 | Taiwan | Wiun Tong |
| 23 | pembuat enkode | E6B2-CWZ6C 2000P / R | 2 | Jepang | omron |
| 24 | Potensiometer pengatur saluran masuk | Meksiko0 | 2 | Cina | |
| 25 | Katup solenoid pneumatik | TG2521-08 DC24V | 6 | Taiwan | AirTAC |
| 26 | Inverter motor utama | 37kw | 1 | Cina | Semima |
| 27 | Umpan motor servo | 2.0kW | 1 | Jepang | Matsushita |
| 28 | Motor utama | 30kw | 1 | Cina | Semima |
| 29 | Motor berjalan | 1.5kW (AC) | 1 | Jepang | Matsushita |
| 30 | Silinder piezoelektrik | SC80-265 | 2 | Taiwan | AirTAC |
| 31 | Silinder tahan debu | MF32-75 | 2 | Taiwan | AirTAC |
| 32 | Silinder mengambang | ACQ63-10 | 16 | Taiwan | AirTAC |
| 33 | Bantalan poros | 6209 | 3 | Swiss | SKF |
| 34 | Silinder penangkap tangan | Si63-150 | 8 | Taiwan | AirTAC |
| 35 | Penggeser makan | HGW35 | 2 | Taiwan | hiwin |
| 36 | Mengangkat penggeser | HGL35-CA | 4 | Taiwan | hiwin |
| 37 | Penggeser berjalan | HGL35-HA | 4 | Taiwan | hiwin |
Daftar suku cadang habis pakai
| Barang | Nama Produk | Spesifikasi / model | Asal | satuan | Dosis | Harga satuan RMB (termasuk pajak) | Pengiriman | Catatan |
| 1 | Multi-irisan | PL-1475 | Produksi domestik | 1 | 300 | 10 hari | Tidak dalam garansi | |
| 2 | Mata gergaji | Lubang bagian dalam adalah 38mm, diameter luar adalah 540mm, yang dapat dipasang dengan ketebalan 5.00mm hingga 8.00mm. | tidak | tidak | tidak | tidak | Beli pesta | Tidak dalam garansi |
| 3 | Penangkap melalui karet | 4400 * 110 * 6.0 | impor | 2 | 1,200.00 | 10 hari | Tidak dalam garansi | |
| 4 | Menekan silinder kap mesin | SC80-225 | AirTAC | 2 | 455 | 20 hari | Garansi satu tahun | |
| 5 | Silinder tahan debu | MF32-75 | AirTAC | 2 | 268 | 20 hari | Garansi satu tahun | |
| 6 | Silinder cakar tangan | Si63-125 | AirTAC | 8 | 326 | 20 hari | Garansi satu tahun | |
| 7 | Sekering | RT18 ~ 32 | Produksi domestik | 2 | 8 | 10 hari | ||
| 8 | Silinder aksesif | ACQ63-10 | AirTAC | 24 | 180 | 20 hari | Garansi satu tahun | |
| 9 | Bantalan poros | 6209 | SKF | 3 | 450 | 10 hari | Garansi satu tahun | |
| 10 | Minyak hidrolik | 46 # oli hidrolik anti-penggilingan | Tembok Besar | L | 40 | Garansi satu tahun | ||
| 11 | Roda universal poliuretan (atau ganti roda material yang tersisa) dari pelat pembelian non-skala lainnya) | 50 * 30 | Produksi domestik | 160 | 20 | 10 hari | Warna velg polyurethane tembus pandang (白), garansi satu tahun, jika perlu ganti material lain, apakah jaminan kualitas dinegosiasikan oleh kedua belah pihak |
Keterangan: Harga adalah harga saat ini, dan transaksi yang sebenarnya akan berubah dengan fluktuasi pasar.
